Moore Industries Int’l / HTZ Smart (HART) Humidity Temperature Transmitter

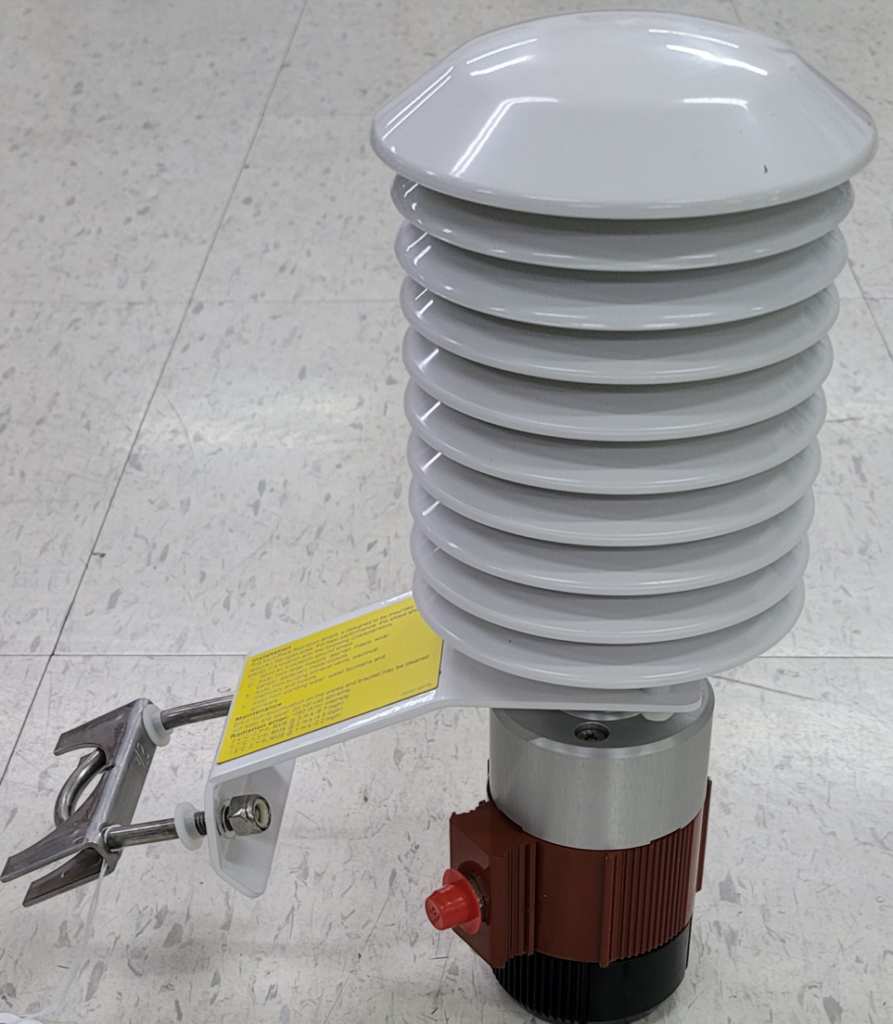

Moore Industries / HTZ with weather shield

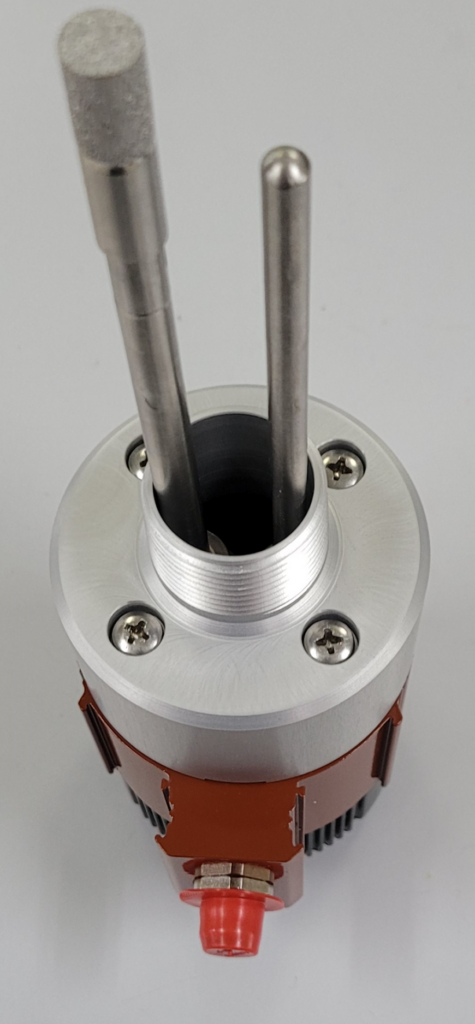

Moore Industries / HTZ Humidity & Temperature sensors
플랜트 산업현장(HVAC등) 및 Factory 4.0 공장용 으로 견고하게 설계, 제작된 습도, 상대습도, 이슬점 및 온도 등을 정밀하게 (고 정확도, 고 장기 안정도) 측정하여 2 x 4-20mA (1ch : HART compatible)로 출력하는 2 wire loop powerd Smart Humidity, Temperature Transmitter 입니다.
– 40℃ ~ +85℃ 주변온도 보상기능 을 지원하며, HART 를 통한 원격 셋업, 점검 (Diagnostic, Manitenanace) 으로 Safety , PAM (Plant Asset Management) 적용으로 생산성 및 신뢰성 제고를 기할 수 있습니다.
Humidity, RH, Temperature Transmitter / Moore Industries Int’l
특징은 다음과 같습니다.
- 상대습도 : 0- 100% (최소 범위 10%)
- 온도 : -40 도씨 ~ +110도씨 (최소범위 10도씨)
- Dewpoint : -45도씨 ~ +100도씨
- 2 wire loop powered transmitter
- 2 x 4-20mA Output ( #1 output with HART)
1. 습도 ( Humidity ) :
– 측정범위 : 0 – 100% RH
– 교정 정확도 (-VTRH) : ± 0.75% RH (33 -75% RH 구간)
± 1% RH (33% RH 이하 , 75% RH 이상 구간)
w/o -VTRH :± 1.8% RH ( 20 -80% RH 구간)
주변온도 영향 : 0.005% / ℃
2. 온도 (Temperature ) :
– 측정 범위 : -40℃ ~ +110℃
– 교정 정확도 : (-VTB) : ±0.036 ℃
Nominal : ±0.1 ℃
– 주변온도 영향 : 0.003℃ / ℃
– 장기 안정도 : 1년 : 0.1 ℃
2년 : 0.17 ℃
5년 : 0.24 ℃
3. 이슬점 (Dewpoint) :
– 측정범위 : -45 ℃ ~ +100 ℃
– 정확도 : 공칭 @25℃, ± 0.5℃ (45~95% RH)
±1.2℃ (10 ~ 40% RH)
– 주변온도 영향: 0.005℃ /℃
– 장기 안정도 : ± 0.5℃ RMS 1년이후
하단에 설치 개념도를 보입니다.
Moore Industries HTZ Block diagram
외부 환경에 직접 설치할 경우 #Weather Shield 를 적용, 센서부 보호를 하였습니다.
Moore Industries / HTZ Weather Shield
센서를 설치하기 어려운 환경 (예로서 이중천장등)을 대비하여 원격 설치가 가능하도록 Remote Cable (최대 3.48 미터)을 이용하여 이격 설치가 가능합니다.
Moore Industries HTZ Flex120 remote installation of sensor
Configuration 화면을 보입니다. (Single Page로 빠르고 쉽게 셋업)
Moore Industries HTZ configuration display
Wiring (HART) Block Diagram & Dimensions :
Moore Industries HTZ block diagram
Moore Industries HTZ dimensional drawing
Moore Industries HTZ dimensional drawing
Moore Industries사의 HTZ Humidity Transmitter는 견고하고, 전기적으로도 안정적이어서 국내,외 프로젝트 (특히 Ship building, off shore platform) 에 많이 적용된 제품입니다.
보다 자세한 기술지원이 필요하시면 Moore Industries 사 국내 대리점인 티엠솔루션(주) 와 협의해 주십시오.
전화 02-784-2526 이며, 이메일은 sales@tmsolutions.co.kr 입니다.
