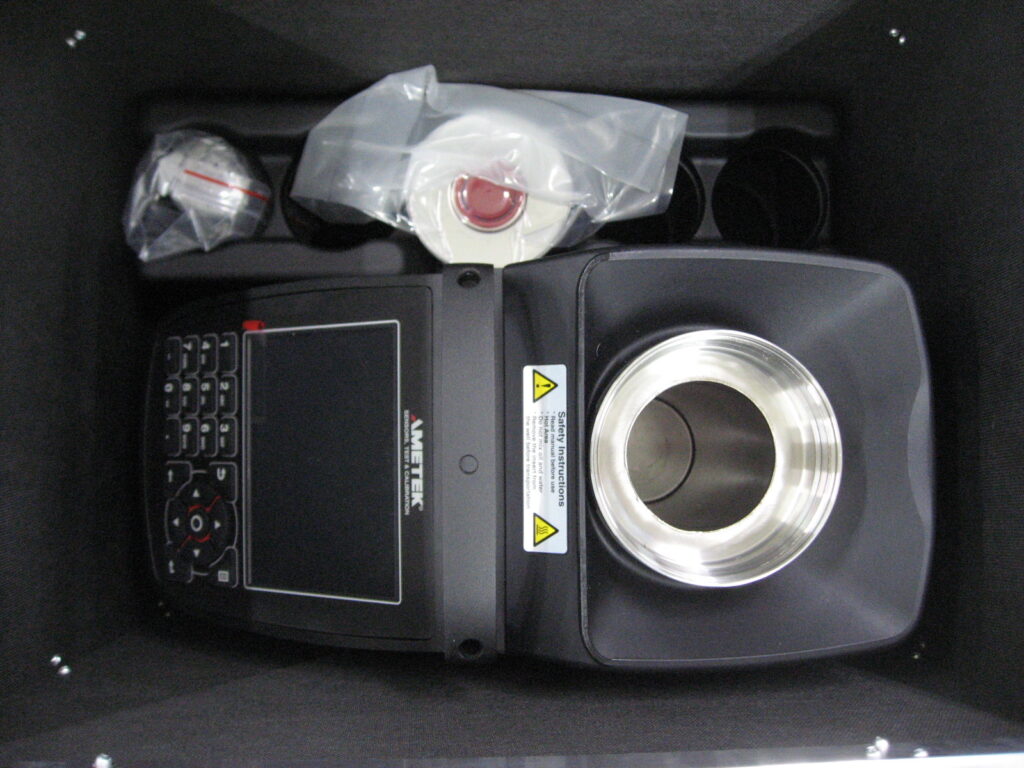

RTC-168 드라이블록 Calibrator – 제약, 바이오 Validation용 Dryblock / Wet bath
제약, 바이오 용 드라이블록 온도 교정기 RTC-168
RTC-168 드라이블록 Calibrator는 제약, 바이오 및 식품산업에 특화된 온도 교정기로서,

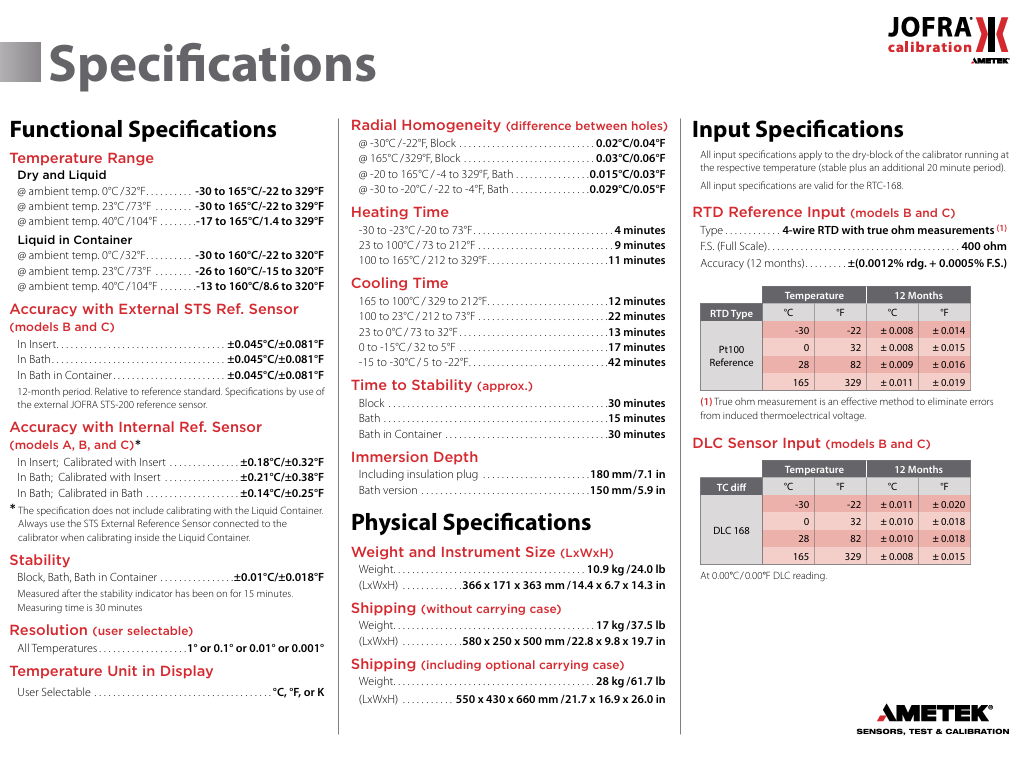

① Dryblock : -30℃ ~ +165℃ (@ 23℃)

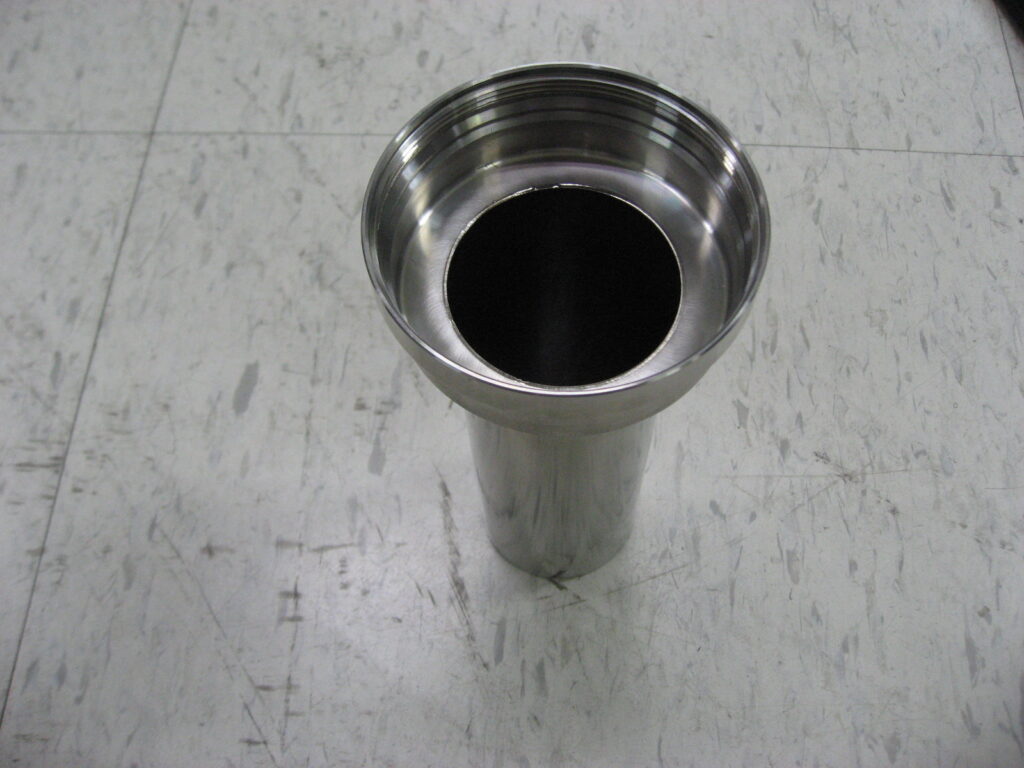

② Wet Bath (Liquid Container사용시) : -26℃ ~ +160℃
③ 정확도 ±0.045℃(External Sensor),
④ ±0.01℃ 안정도,
⑤ 0.001℃ 분해능 를 제공 합니다.
⑥ Radial Homogeneity (홀간 온도균일성) 0.01~0.03℃
Wide Insert 채택 및 쾌속운전 ;

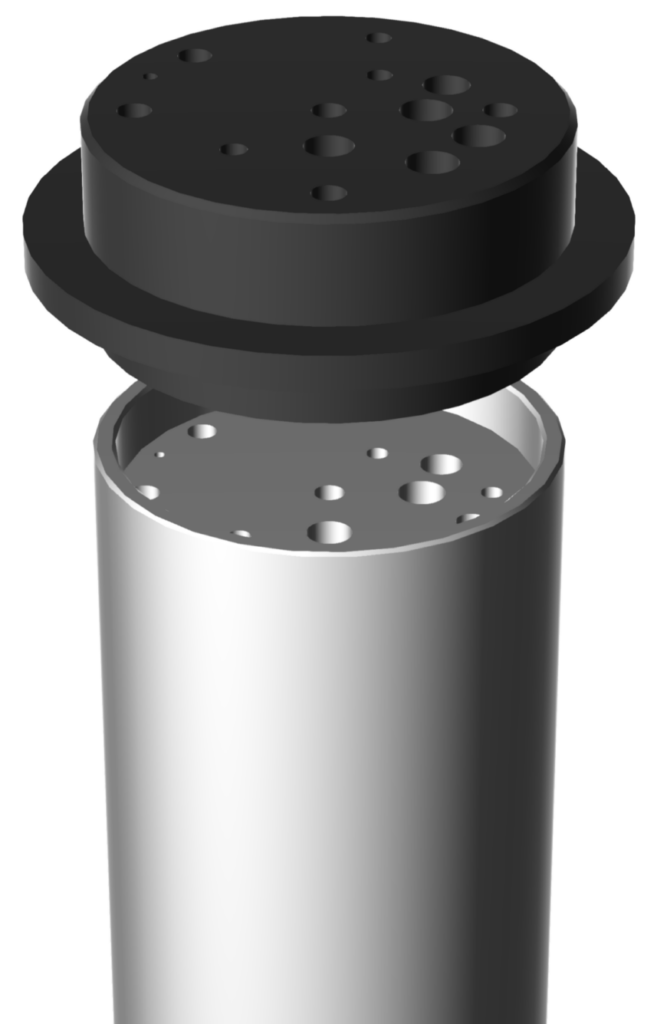

Insert 는 63.5mm dia x 160mm depth (Sanitary Sensor : 173mm) 입니다.
최저온도에서 최고 온도까지 가열 시간은 24분 소요되며, 최고온도에서 최저온도까지 냉각 시간은 106분 소요 되는 쾌속운전성으로 작업 능률이 향상 됩니다.

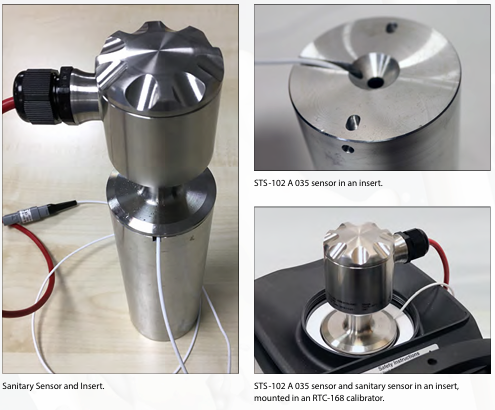

제약공정, 식품등에 사용되는 Sanitary Sensors들을 위한, 광폭 플랜지 (84mm)까지 지원하여, 넓은 Flange type sensor의 경우도 Dryblock Insert를 이용하여 빠르고, 청결한 상태에서 검,교정을 수행할 수 있습니다.
또한 광폭 플랜지의 경우 공기흐름도 영향을 주므로, Cooling Air 흐름을 상부에서 하부로 나오도록 설계되어, 보다 정확한 검,교정을 행할 수 있습니다.
RTC-168 Reference Temperature Calibrator 의 DLC 보상기능과 제약,바이오, 식품등에 사용되는 광폭플랜지적용 위생센서 검,교정에 대하여 하단에 정리 합니다.
RTC-168 모델은 DLC (Dynamic Load Compensation) 기능이 탑재되어 센서길이에 따른 축 온도균일성(Axial homogeneity),
센서 굵기에 따른 방사상 온도균일성 (Radial homogeneity) 편차를 최소화 하여, 센서길이, 센서두께, 여러센서 동시교정시 발생하는 상하온도편차, Hole간 온도 손실오차 등의 보상을 아주빠른 속도로 행하여, 온도편차를 최소화 하였습니다.
피측정센서의 온도측정 균일성을 유지하려면 TSL (Thermo Sensor Length) 60mm 길이까지 온도가 균일 하여야 하나, 센서의 길이, 두께, 수량 등에 영향을 받아, 웰 상부와 하부의 온도차가 생기게 되며, 이로인한 피측정체 온도측정 에러가 발생 됩니다.
한개의 Insert에 여러종류(센서길이, 센서두께등 상이)의 센서류를 한꺼번에 넣어 검,교정시 이런현상은 더욱 커지게 됩니다.
