Signal Isolators, Repeaters, and Convertors 알아보기 (비디오 설명 – 영어 버젼)
프로세스 루프와 컨트롤러를 보호하기 위하여

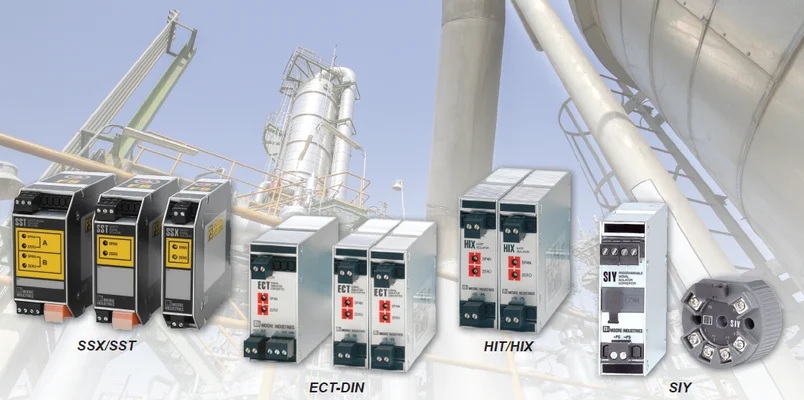

Moore Industries의 신호 분리기, 변환기 및 분배기는 프로세스 신호를 변환, 분리, 분할, 증폭 및 감쇠 시켜 프로세스를 보호함으로써 현장 계기가 지시계, 기록계, DCS, PLC, 자산 관리, 제어 및 SCADA 시스템과 직접 연결될 수 있도록 합니다.
다양한 제품군을 통해 고객의 신호 절연 또는 변환 요구 사항에 맞는 최적의 제품을 공급하고 있습니다.
신호 분리기와 변환기
1. 접지 루프로 인한 측정 오류를 방지하기 위해 신호를 격리합니다.
2. 현장 계기가 지시계, 기록계, DCS, PLC, 자산 관리, 제어 및 SCADA 시스템과 직접 연결될 수 있도록 신호를 변환합니다.
3. exida® 인증 SIL 및 HART pass through 절연기를 사용하여 안전 계측 시스템(SIS) 루프를 격리하고 보호합니다.
4. 하나의 신호를 분할하여 주요 측정값을 두 개의 별도 시스템으로 전송할 수 있습니다.
5. 공통 전기 경로를 제거하여 장비와 신호를 보호합니다(영역 격리).
6. 과부하된 루프에 더 많은 계기를 추가할 수 있도록 신호를 증폭합니다.
7. 4선식 트랜스미터와 DCS가 동일한 루프에 전원을 공급하려고 할 때 발생하는 충돌을 방지하여 “벅킹” 전원 공급 문제를 해결합니다.
8. 문제가 있는 각 루프에 절연기를 설치하여 비절연 전송기로 인해 발생하는 DCS 스타트업 문제를 해결합니다.
신호 절연기, 변환기 및 인터페이스 기본 기능 이해하기 (1 편)
신호 분리의 기본 원리, 작동 방식, 중요성, 그리고 프로세스 시스템을 보호하는 방법에 대해 알아봅니다. 분리, 절연기가 어떻게 갈바닉 경로(전기 경로)를 차단하여 접지 루프를 제거하고, 전기적 간섭을 방지하며, 측정값을 안정적이고 신뢰할 수 있게 유지하는지 알아 봅니다.
4 선식 vs 2 선식 신호 분리 (절연)기 (2편)
산업 공정 제어에 사용되는 4선식(라인 전원) 절연기와 2선식(루프 전원) 절연기의 주요 차이점을 설명합니다. 신호 절연기의 전원 구조가 정확도, 신뢰성, 부하 용량 및 설치에 미치는 영향(4~20mA 루프 지원, 전압 출력, 양극성 신호 및 긴 케이블 연결 포함)을 알아 봅니다. 이 비디오에서는 접지 루프, 신호 절연, 루프 전원 제한 사항, 그리고 자동화, 계측 및 제어 시스템의 실제 응용 분야에 적합한 절연기를 선택하는 방법을 다룹니다
신호 변환 (Signal Converter) 이해하기 (3편)
인터페이스 파트 3에서는 공정 제어 환경에서 신호 변환의 기본 원리를 자세히 살펴봅니다.
4선식 및 2선식 절연기의 차이점을 바탕으로, 이 비디오에서는 신호 변환기가 10~50mA 또는 전압 신호와 같은 기존 신호 유형을 최신 제어 시스템에서 사용하는 표준 4~20mA 신호로 변환하는 방법을 설명합니다. 경제형 (fixed range), 현장 configuration 가능 모델들, PC configuration 가능 변환기의 주요 차이점, CT 및 미니 CT를 사용하여 높은 AC 신호를 안전하게 강압하는 방법, 그리고 디지털 변환을 통해 HART® 데이터를 MODBUS로 변환하여 PLC 및 DCS와 원활하게 통합하는 방법을 알아 봅니다. 기존 장비를 사용하든 최신 디지털 네트워크를 사용하든, 이 비디오는 신호 변환이 프로세스 전반에 걸쳐 정확하고 안정적인 통신을 보장하는 방법을 보여줍니다.
신호 분리 (절연)기의 기능적 역활에 대하여 (4편)
신호 절연기, 변환기 및 인터페이스 이해 4부에서는 실제 설치 환경에서 신호 절연기의 기능적 역할에 대해 자세히 살펴봅니다. 절연기가 공유 신호를 보호하고, 안전한 신호 분할을 가능하게 하며, 강압 전원 공급 장치 충돌을 해결하고, 2선식 트랜스미터에 루프전원을 제공하여 신뢰성을 향상시키고 유지 보수를 간소화하며, 중요한 프로세스 데이터가 가장 필요한 곳으로 원활하게 흐르도록 하는 방법을 알아보겠습니다.
신호 분리 (절연)기의 기능적 역활에 대하여 추가적으로 (5편)
신호 절연기가 시스템 최적화를 위한 강력한 도구가 될 수 있도록 하는 추가적인 기능적 역할에 대해 살펴봅니다. 절연기가 과부하된 루프에서 구동 능력을 향상시키고, 애플리케이션 요구 사항에 따라 HART 통신을 통과시키거나 차단하며, 다중 채널 설계를 통해 패널 공간과 비용을 절감하는 방법을 알아보겠습니다. 또한 마이크로프로세서 기반 절연기가 맞춤형 선형화를 적용하여 비선형 공정 관계를 계기 내부에서 직접 처리하고, 제어 시스템의 복잡성을 줄이며, 전반적인 신호 정확도를 향상시키는 방법에 대해서도 다룹니다.
Safety System에서 신호분리 (절연)
신호 절연기, 변환기 및 인터페이스 이해 6부에서는 신호 절연기의 가장 중요한 응용 분야 중 하나인 안전 계측 시스템(SIS)에 초점을 맞춥니다.
영역 절연 (Area Isolation)이 기본 공정 제어 시스템과 같은 2차 시스템의 오류로부터 SIS를 어떻게 보호하고, 장벽 반대편에서 어떤 일이 발생하더라도 안전 루프가 중단되지 않도록 보장하는지 살펴봅니다. 또한 세 가지 유형의 기능 안전 절연기, 안전 분배기가 단일 공정 신호에서 두 개의 완전히 절연된 출력을 제공하는 방법, 그리고 기능 안전 절연기가 안전 기능을 유지하면서 2선식 필드 트랜스미터에 직접 전원을 공급하는 방법에 대해서도 알아봅니다.
새로운 안전 아키텍처를 설계하든 기존 시스템에 사용할 절연기를 평가하든, 이 비디오는 알아야 할 핵심 개념과 장치 유형을 다룹니다
