SIL2,3 Safety Logic Solver – SLA (Logic, Alarm, 연산처리)

일부 중요 루프에 연산, 로직, 알람등을 처리해야 하는경우 유용한 제품인 SIL2,3 Safety Logic Solver – SLA 설명

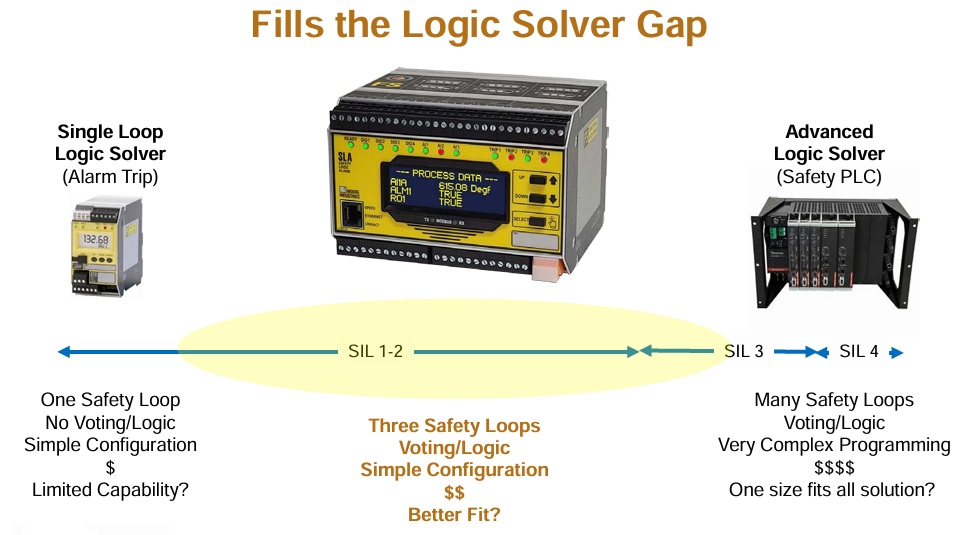

프로세스 일부 중요 루프에 안전 (Safety Loop), 기능향상 등을 위해 로직, 연산, 알람, 신호 분배 를 위해서는 통상적으로 Safety PLC를 고려 합니다.
다만 기본적으로 SIL2,3 구성을 위한 Safety PLC는 상대적으로 고가여서 투자예산도 문제지만, 로직, 연산등의 전문 프로그래밍이 필요하고 전문 엔지니어가 개입하여야 합니다.
이런 현실적인 문제로 Single Loop Alarm Switch 를 적용하여 해결하거나, 일반루프로 운전하는 경우가 많이 있습니다. 이러한 용도에 적합한 소규모 SLA – SIL2/3 capable Safety Logic Solver and Alarm 모델을 소개드립니다.

SLA (Safety Logic Solver and Alarm) 시스템 특징

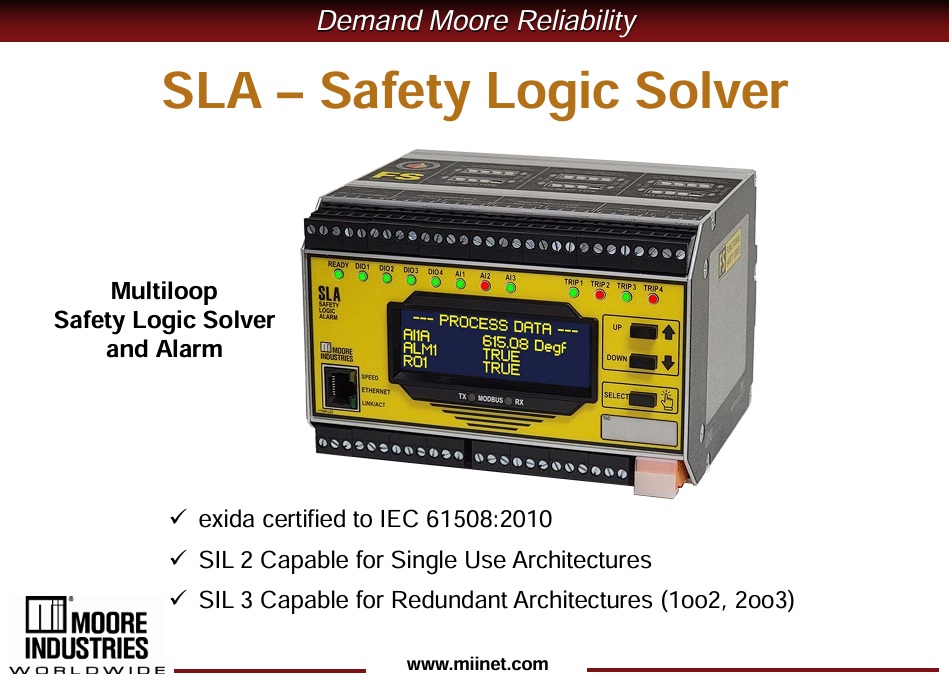

SLA는 IEC61508 SIL2, 3 를 획득한 (FMEDA) 제품으로 소형 다기능 다루프 Safety Logic Solver & Alarm 제품 입니다.
​

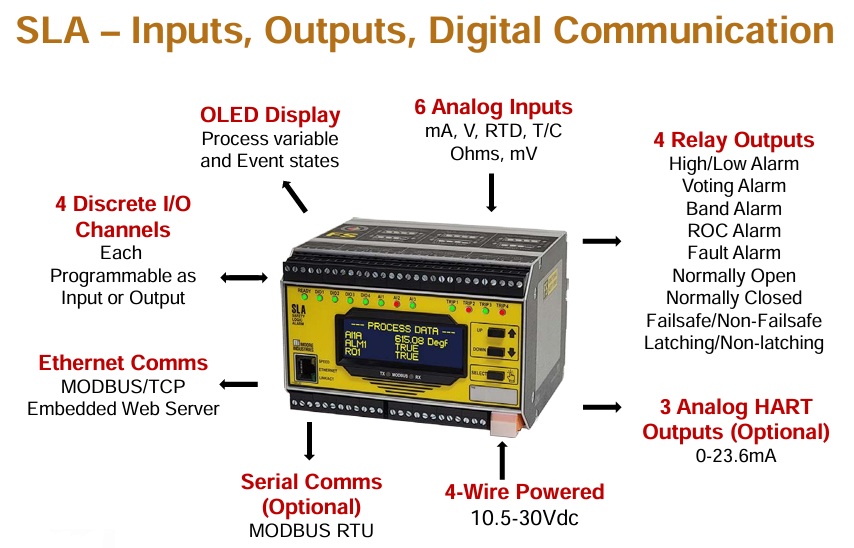

1) 입출력 사양을 보면 다음과 같습니다.
6 x Analog Input (mA, V, RTD, T/C, mV, Ohm등)

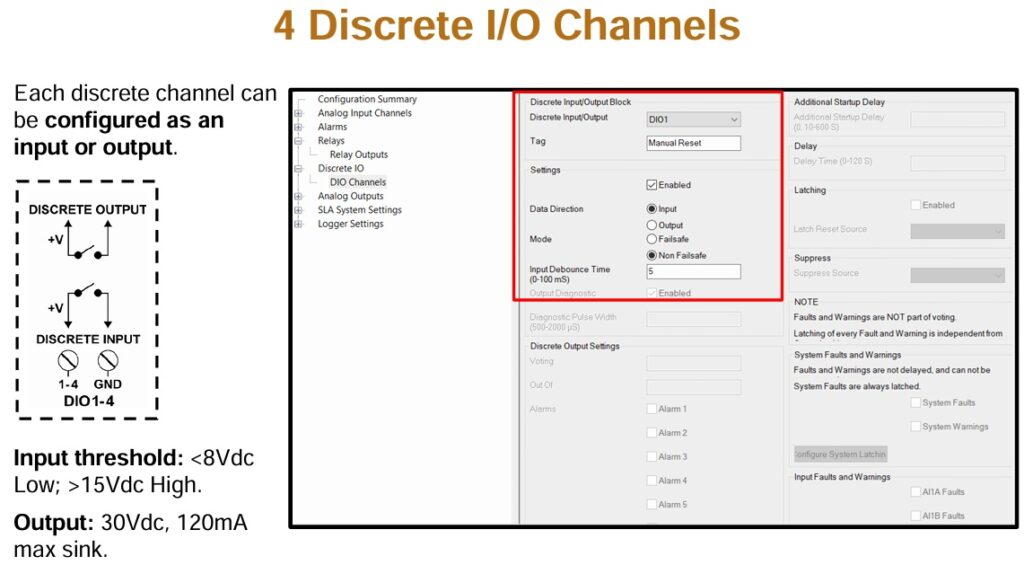

4 x Discrete Input / Output
4 x Relay Output
3 x Analog Output ( 0-23.6mA with HART pass through) – OPTION
Modbus /TCP Web server 및 Modbus RTU (Option) Serial Comm.

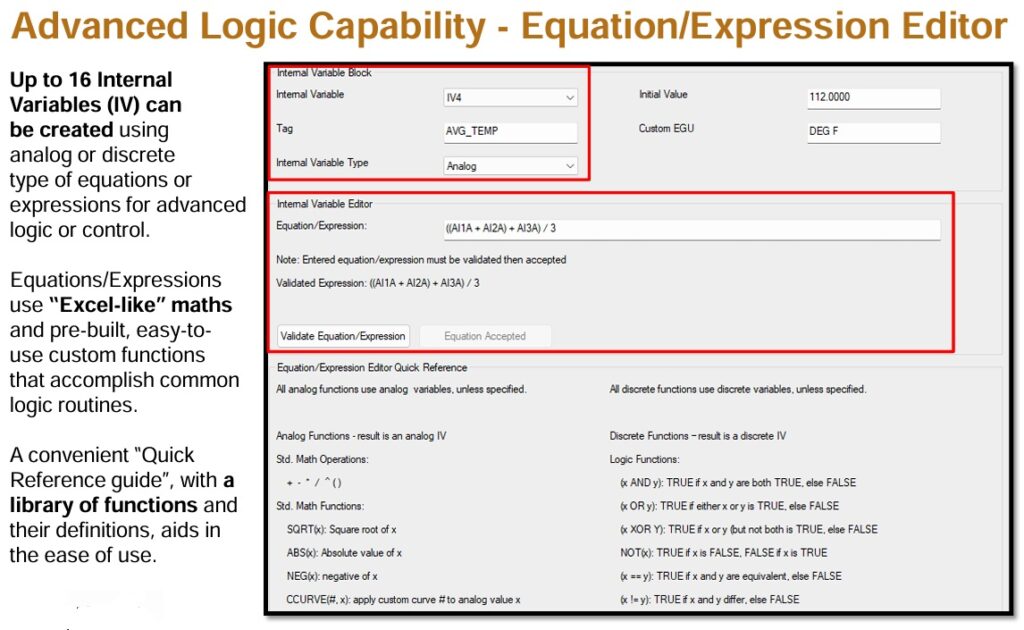

2) 입/출력 기능은 쉽게 configuration 할 수 있으며, 입력된 신호들을 내장된 연산자, 로직 등을 이용하여 고급기능을 적용할 수 있으며, 16개의 내부 Alarm 을 지정할 수 있습니다.
특히 출력 (4 x discrete output 및 4 x Relay output) 설정 자유도가 높아, 물리적 변경없이 (Wiring, installation 등) 현장 요구 사항을 유연하게 처리할 수 있는 장점이 있습니다.
연산자 : +, -, x, ÷ , sq root (SQRT), Average (AVG), Min, Max, Absolute(ABS), Negative, Custom curve (CCURVE)
로직 : AND, OR, XOR, NOT, <, ≤, > , ≥ , = , ≠
Functional : IF (x,y,z)
​

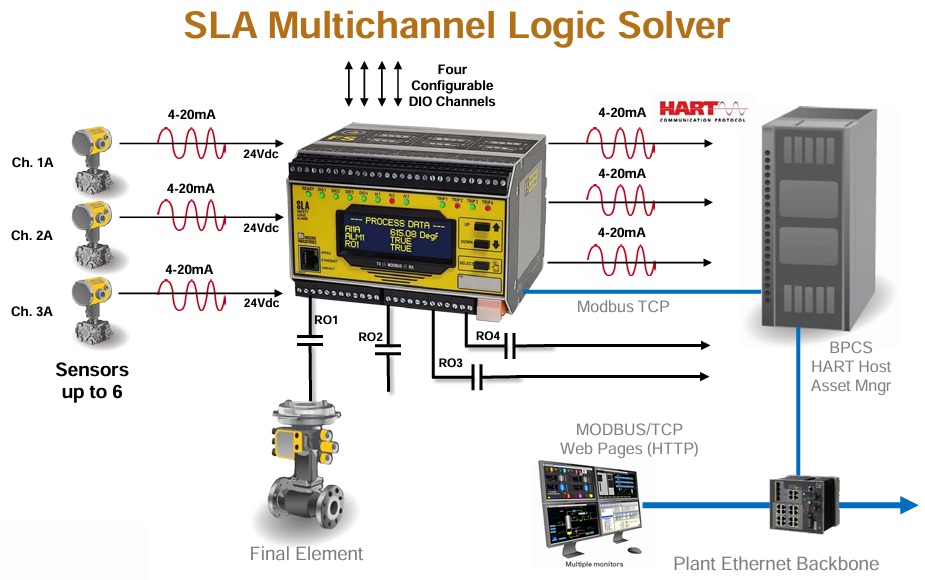

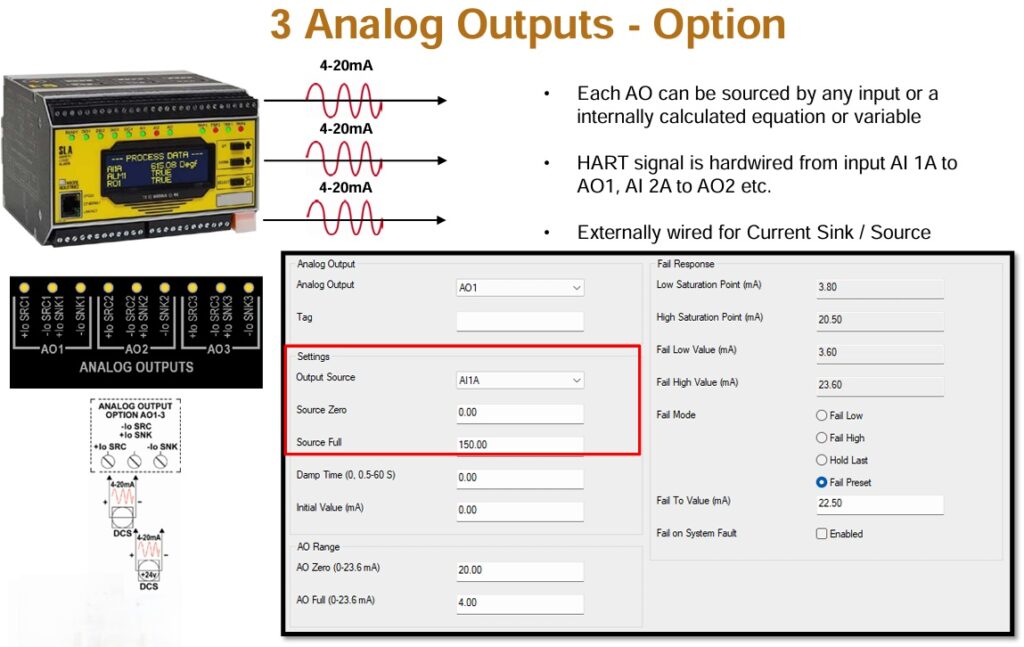

3x AO (Option) 은 전부 HART pass through 기능을 제공 하며, Source / Sink mode를 공히 지원 합니다.

셋팅 (Configuration)

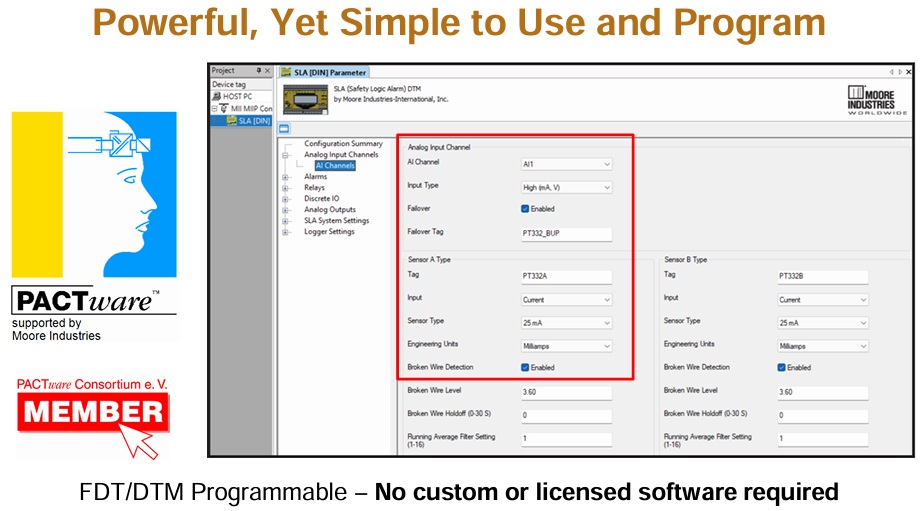

Configuration은 FDT / DTM을 채택하여 PACTware등으로 할 수 있으며, 일부는 Web Server 로도 가능 합니다.
특별한 Ladder logic, C++, Visual Basic등의 프로그래밍 언어 대신에 계장 용어와 일반적인 엑셀 개념 연산식 등으로 계장인이 쉽게 셋팅 할 수 있도록 되어 있습니다.
가상으로 동작을 시켜볼수 있는 Simulation 기능과 error check 기능을 갖고 있어 사전검증후 실제 적용을 하면 됩니다.
하단에 대표적인 화면들을 보입니다.

원격설치를 위한 주변온도보상, 저전력 시스템 설계, Cyber Security확보 및 진단시스템 내장

▶ 유연한 통신 프로토콜 : Modbus/TCP 및 Modbus RTU RS-485(Option) 통신 선택 가능
▶ 단독 저전력 원격설치 지원 : 태양광 전원지원 : 10.5Vdc ~ 30.0Vdc
▶ 협소, 열악한 현장설치를 고려, 컴팩트하면서도 견고하게 제작되었습니다.
주변온도 -40 도씨 ~ +85도씨
제품크기 : 102 (H) x 149 (W) x 132(D) mm , 1.3kg

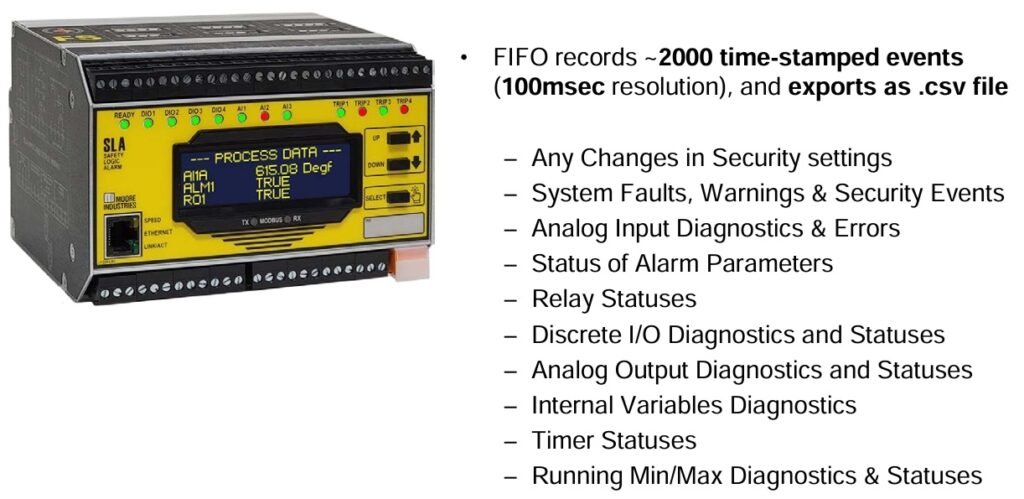

▶Built in “EVENT LOGGING” (100mSec resolution) 기능으로 추적 관리가 쉽도록 했습니다.
Web Monitoring을 할수도 있고, .CSV file로 다운로드할 수도 있습니다.

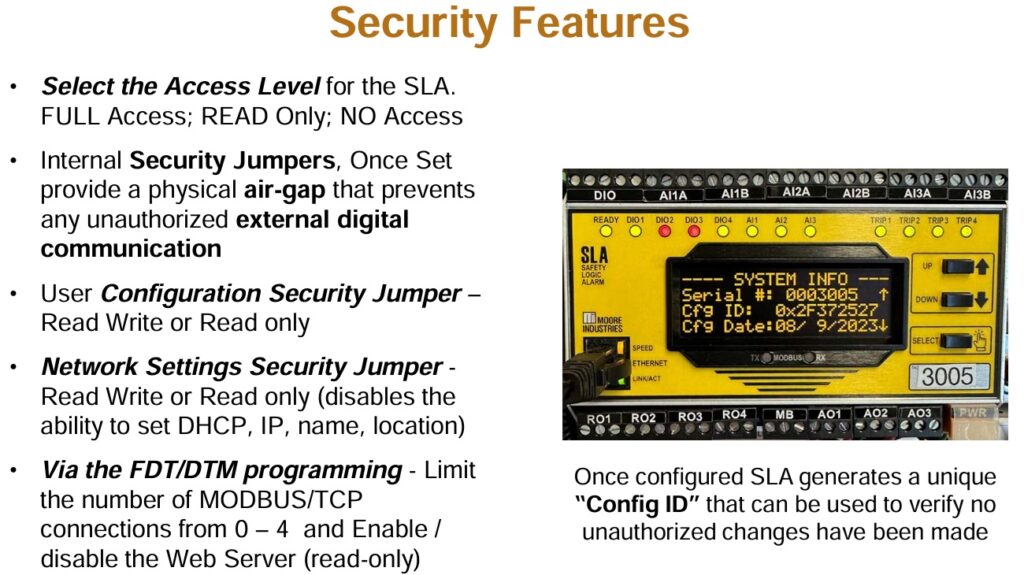

▶ 해킹등 사이버 안전 (Cyber Security) 도 중요 하므로, Configuration, setting 등의 무단 변경을 방지하기 위해 원초적인 방법인 Hardware Security 기능을 탑재시켜 보안 안전성, 신뢰성을 확보 하였습니다.

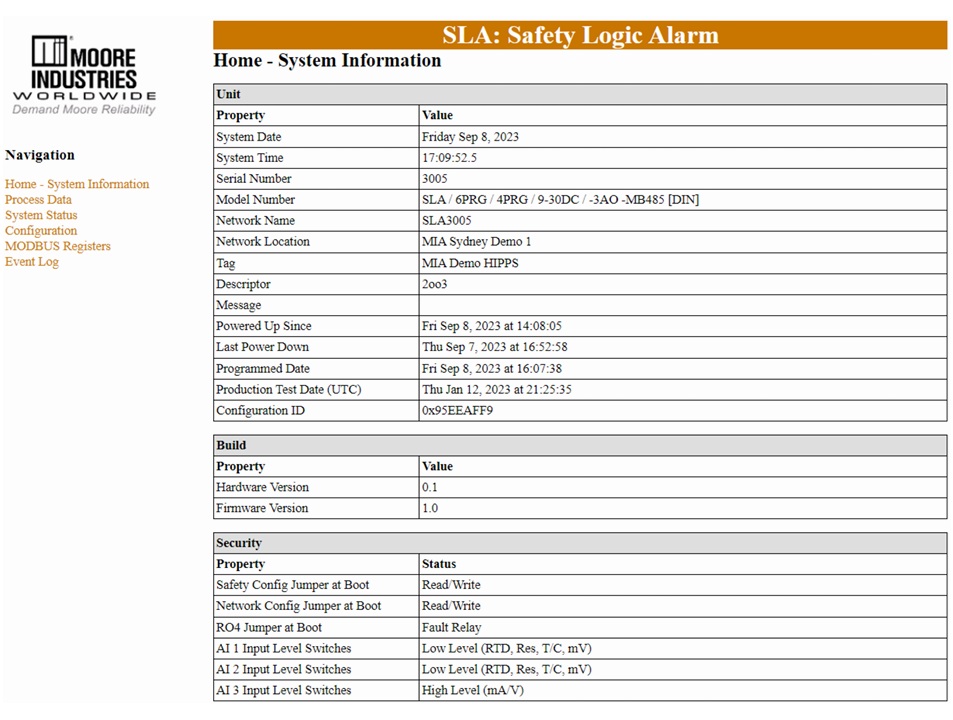

▶ Web Server 를 이용 Read Only로 시스템 점검이나 확인등이 가능합니다.

SLA 적용 예

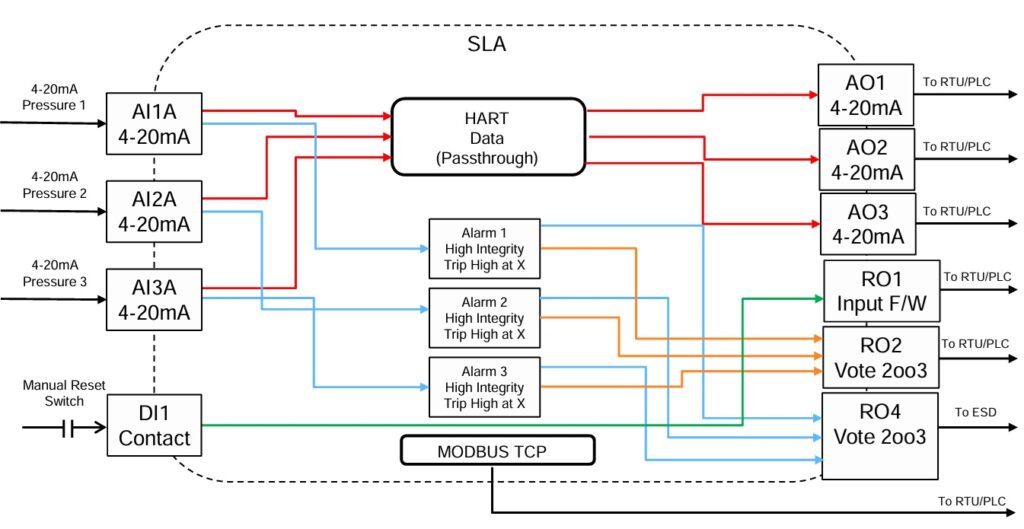

HIPPS (High Integrity Pressure Protection System) 웰헤드 압력 SIS 적용

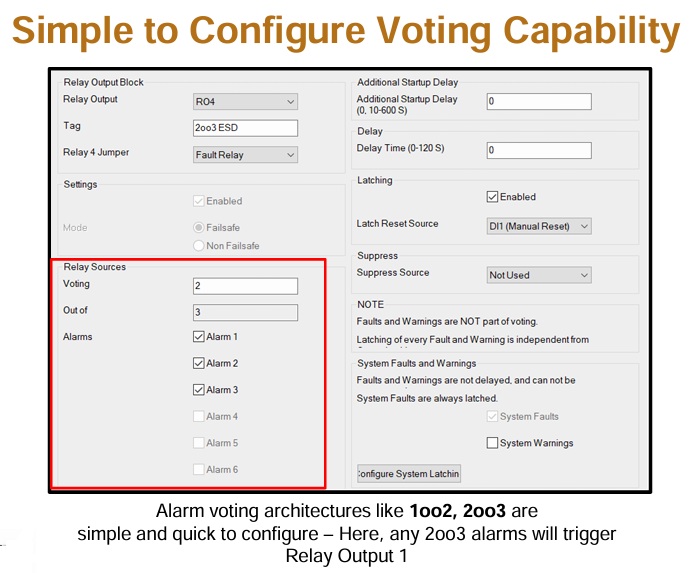

2oo3 Voting Shutdown System

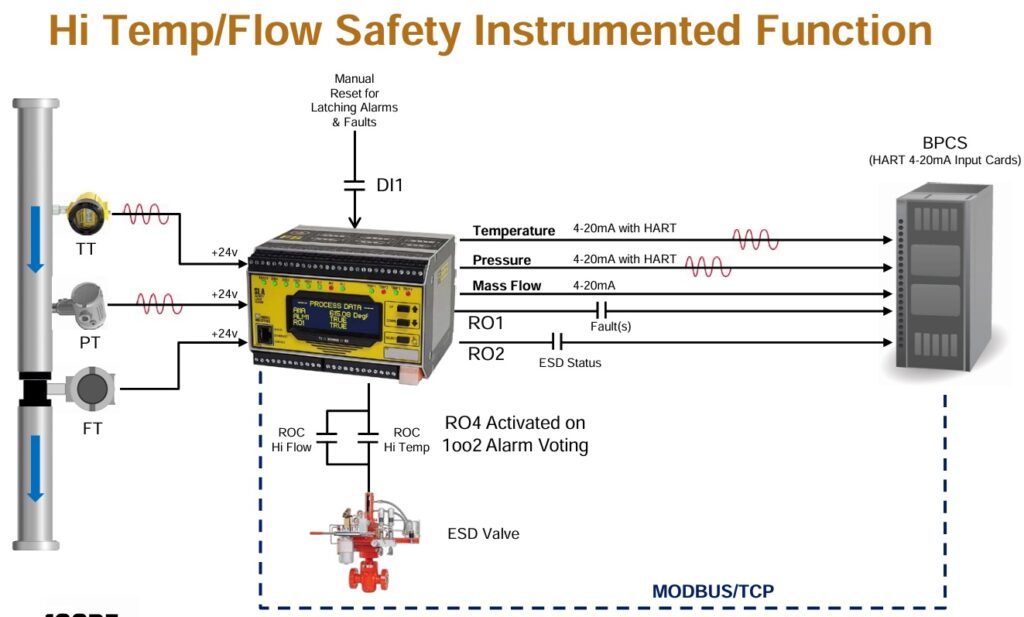

Hi Temp/Flow Safety Instrumented Function (고온, 유량 SIS 적용)

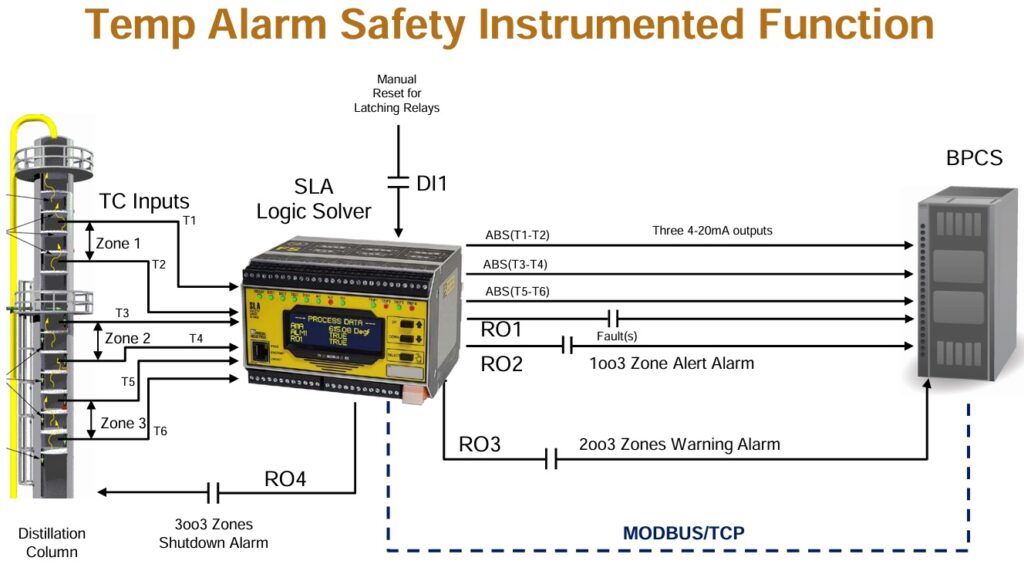

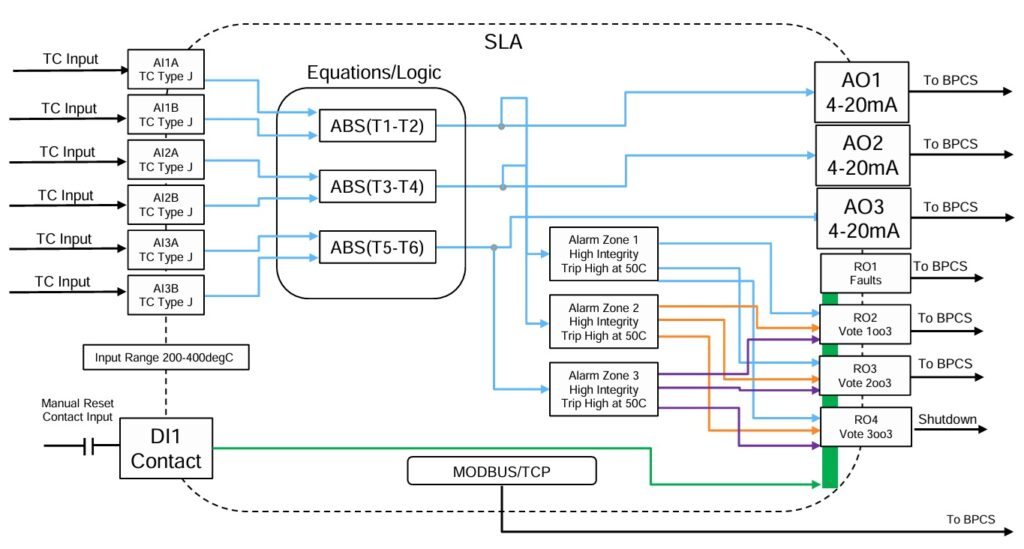

Distillation Column Temperature Alarm (증류탑 구간별 온도차 운전범위 초과 모니터링및 셧다운)
