플랜트에 무선 (Wireless)으로 현장계기 추가하기

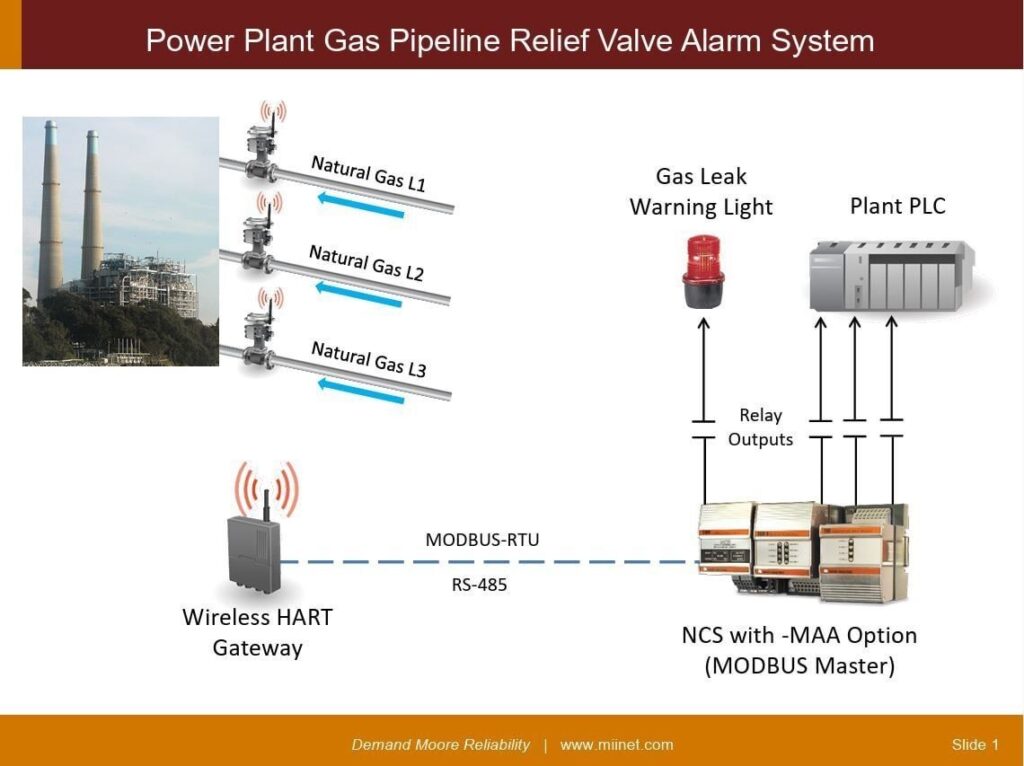

미국 북동부에 위치한 한 발전소는 발전소로 들어오는 가스관에 설치된 3개의 안전 릴리프 밸브를 모니터링해야 했습니다. 이 릴리프 밸브 중 하나라도 천연가스가 누출될 경우 경보가 울리도록 각 밸브에 경보 장치를 설치해야 했습니다. 제어실 PLC에서 이 밸브들까지 새로운 배선을 설치하는 것은 비용이 너무 많이 들었기 때문에, 발전소는 현장에 설치 가능한 NCS 넷 컨센트레이터 시스템과 결합된 무선 솔루션을 도입하기로 결정했습니다.

각 안전 밸브에는 WirelessHART 포지셔너/모니터가 장착되어 밸브 상태를 WirelessHART 게이트웨이로 전송했습니다.
MODBUS RTU 마스터 역할을 하는 NCS(네트워크 제어 시스템)는 RS-485를 통해 게이트웨이에서 안전 밸브 상태를 수집하고 로컬 경보 및 알림 기능을 제공했습니다.
각 안전 밸브에 대한 경보는 NCS 에서 웹 페이지 셋팅을 통해 신속하게 구성할 수 있었습니다.
MAA(다중 아날로그 경보) 옵션은 직관적인 웹 기반 드롭다운 메뉴와 선택(라디오) 버튼을 통해 빠르고 간편하게 설정을 완료할 수 있도록 하여 엔지니어링 시간을 크게 절약해 주었습니다.
밸브에서 누출이 보고되면 NCS는 릴레이 출력을 점멸 경광등과 공장의 주 SCADA 및 안전 시스템에 연결된 PLC로 전송하는 설계 였습니다.

보다 안정적인 운용을 위하여 이중화 (Redundancy)를 고려합니다.

자세한 협의가 필요하시면 이분야에서 오랜기간 경험을 쌓고, Moore Ind. Int’l 사의 공인 대리점인 티엠솔루션(주)를 찾아 주십시오. 전화 02-2025-4280 이메일 sales@tmsolutions.co.kr 입니다.
감사합니다.
