Boiler Steam Line Water Level Indication and Switch (Smart Level Alarm)

TWIP (Turbine Water Induction Protection)

Power Plant, Boiler 에서 Condensate Water 레벨 알람은 플로트 타입의 레벨스위치를 적용 합니다만, Condensate Tank, Heater, Deaerator등은 Steam Temperature 와 Pressure가 높은 관계로 플로트(기계식) 레벨 알람은 주기적인 유지보수가 필수 입니다. 가장 많은 문제점은 오염되어 Blowdown등을 행하면 기계적 부분에 파손이 생기거나, 다시 재 조정등이 필요한 점 입니다.

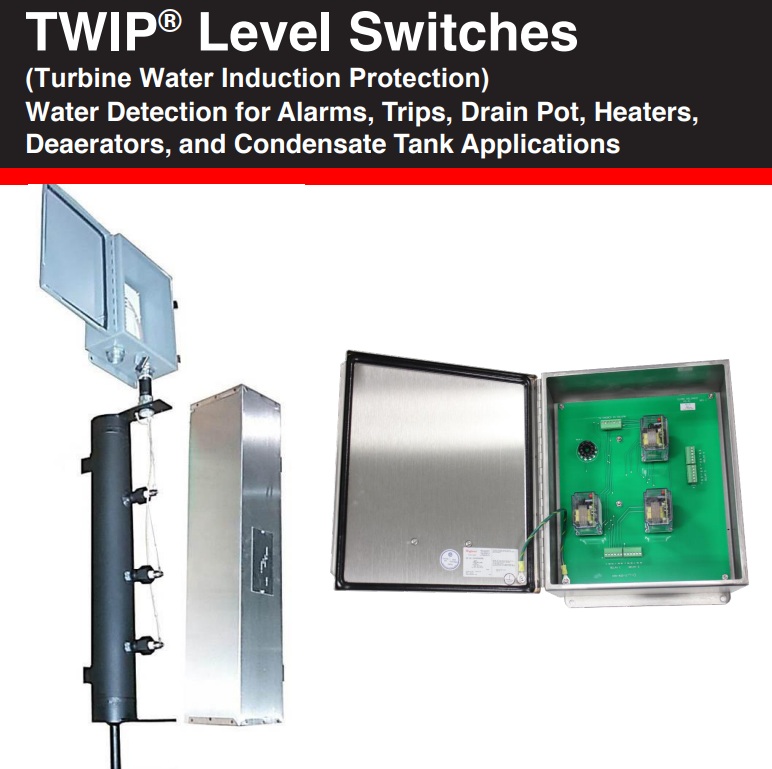

Clark – Reliance 사에서는 TWIP (Turbine Water Induction Protection) Level Switch를 공급하고 있으며 상대적으로 강하고, 안정적으로 잘 동작 합니다.

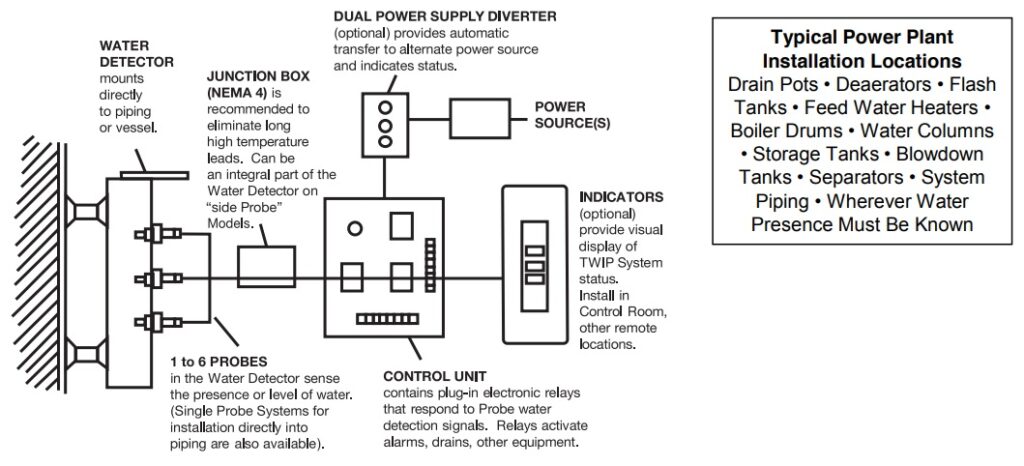

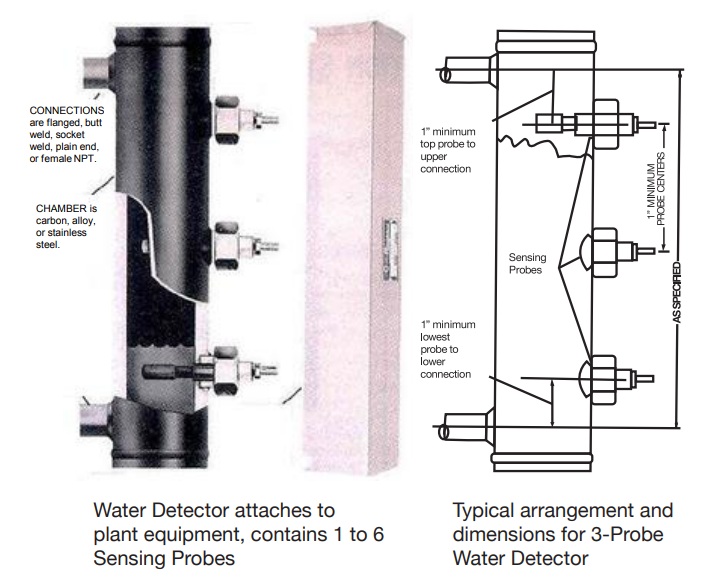

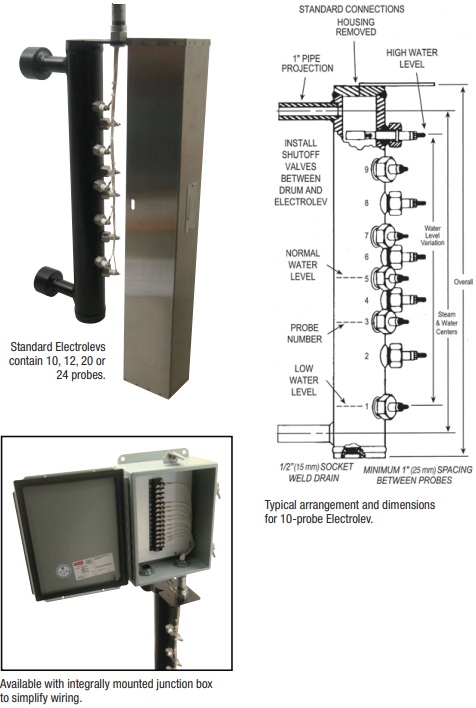

구성은 Water Detector (Electrolev) 를 필요량 (1 – 6) 만큼 설치한 다음 콘트롤 유니트로 연결되며, 알람, 콘트롤 및 인디케이션등을 할 수 있습니다.

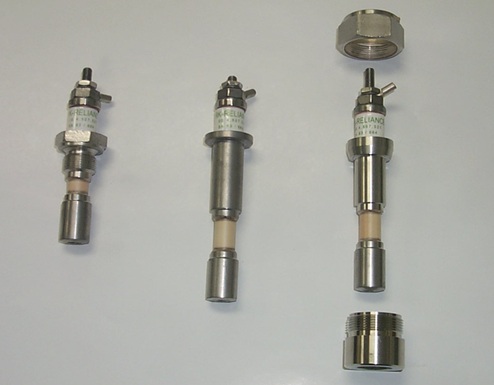

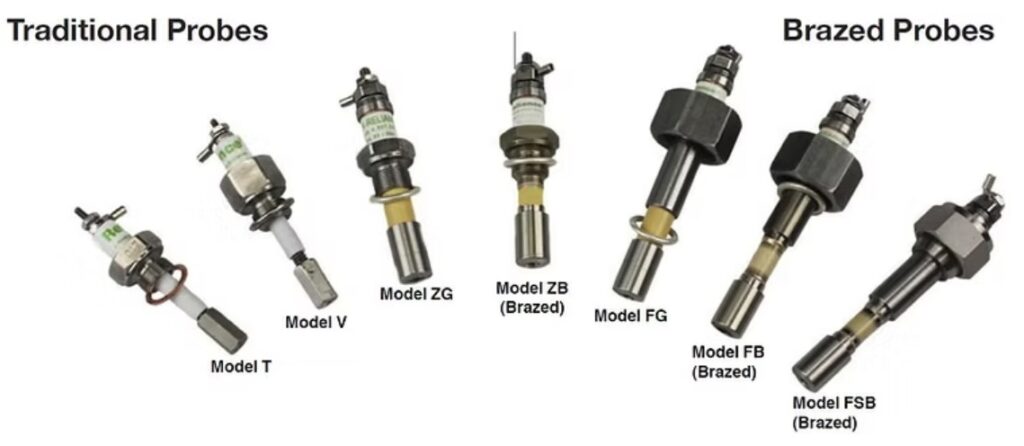

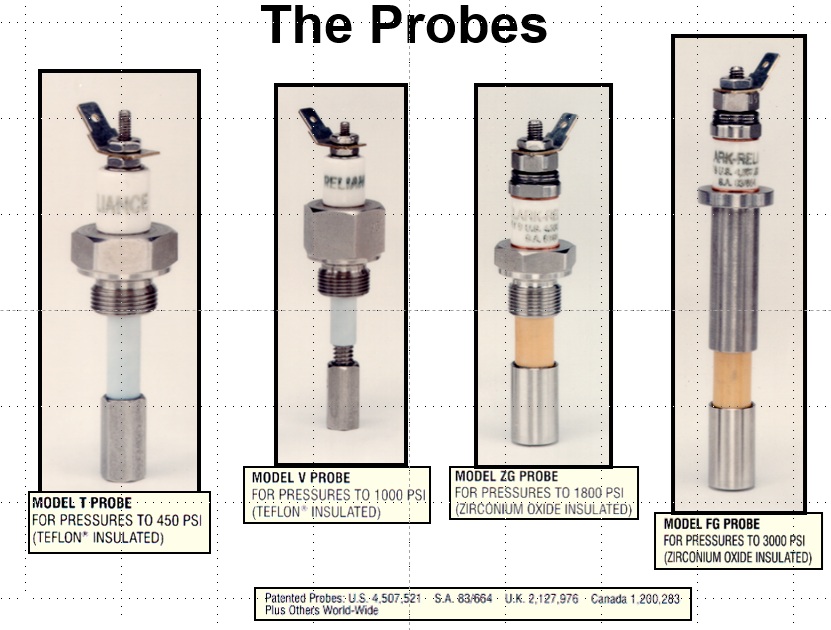

적용되는 Electro Probe는 현장 요구에 따라 30 Bar ~ 200 Bar 압력과 최대 593도씨 (1,100도 화씨)까지 Electro Probe들을 선택할 수 있습니다.

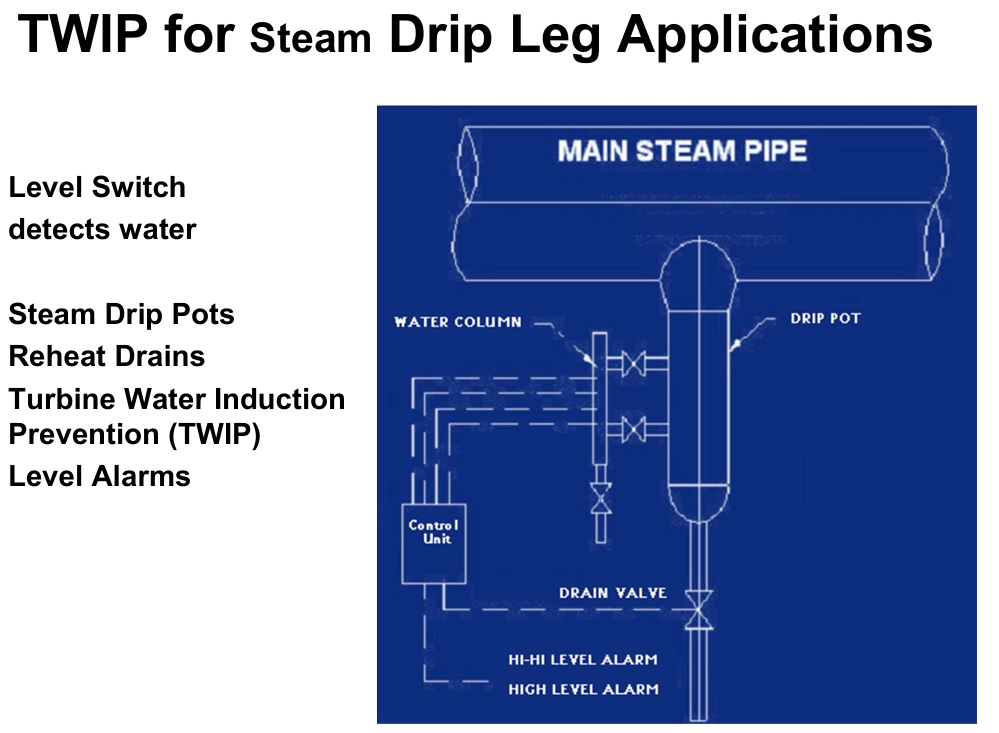

Trubine Steam Drip Leg Line의 Condensate Water Level Alarm system 예를 보입니다.
H, HH 알람이 감지되면 원격으로 알람을 알려주며, 동시에 Drain Solenoid Valve를 작동시킬수 (또는 원격 시스템 이중확인도 가능) 있습니다.

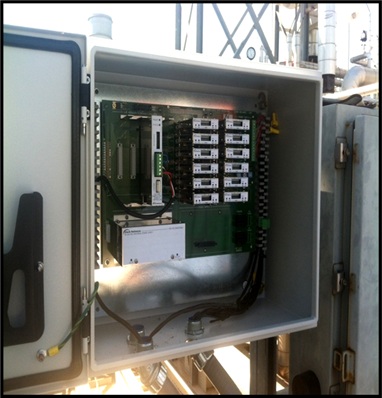

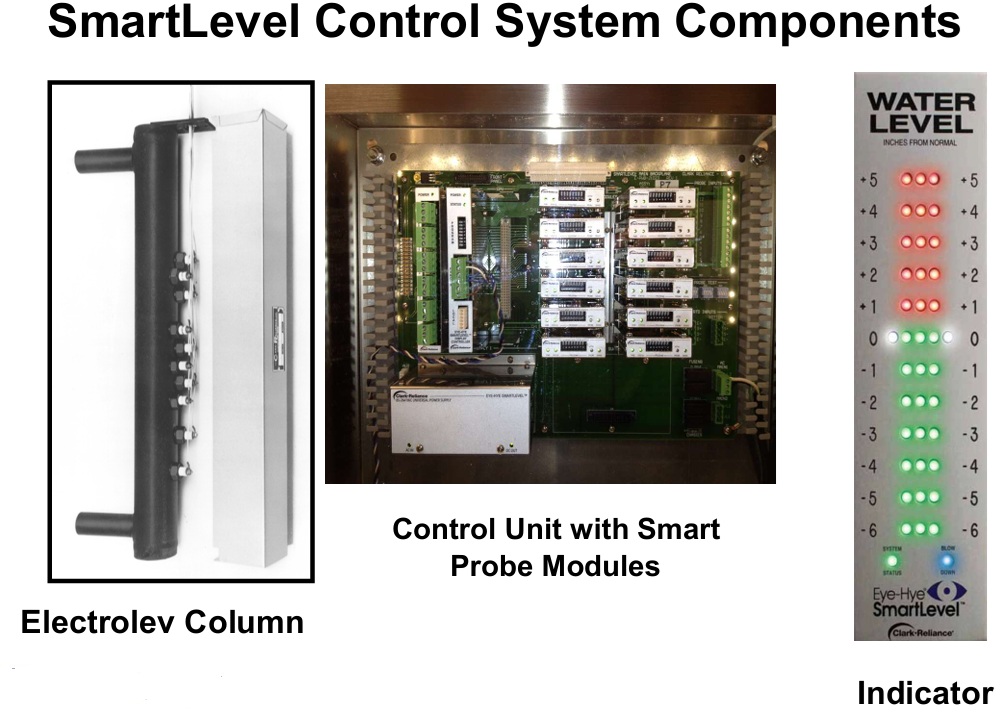

Smart Level Control (HRSG 적용)

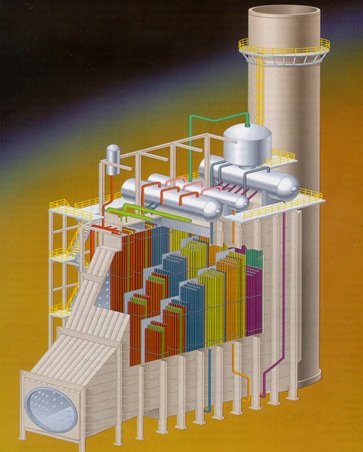

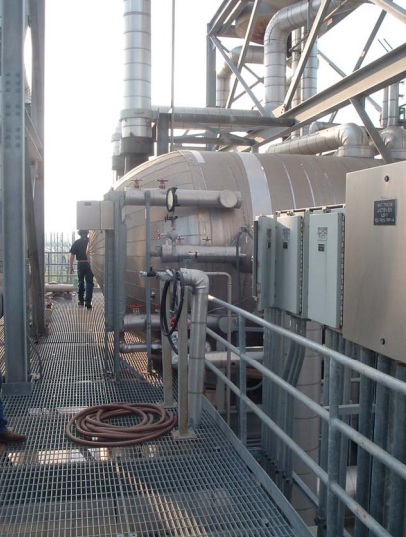

HRSG (Heat Recovery Steam Generator) 플랜트는 Multiple Drum Level을 측정 하는경우가 많으며, 상대적으로 높은곳에 설치되어 유지보수 어려움이 있습니다. 이런경우에 Smart Level Control 시스템이 딱 맞는 적용 입니다.

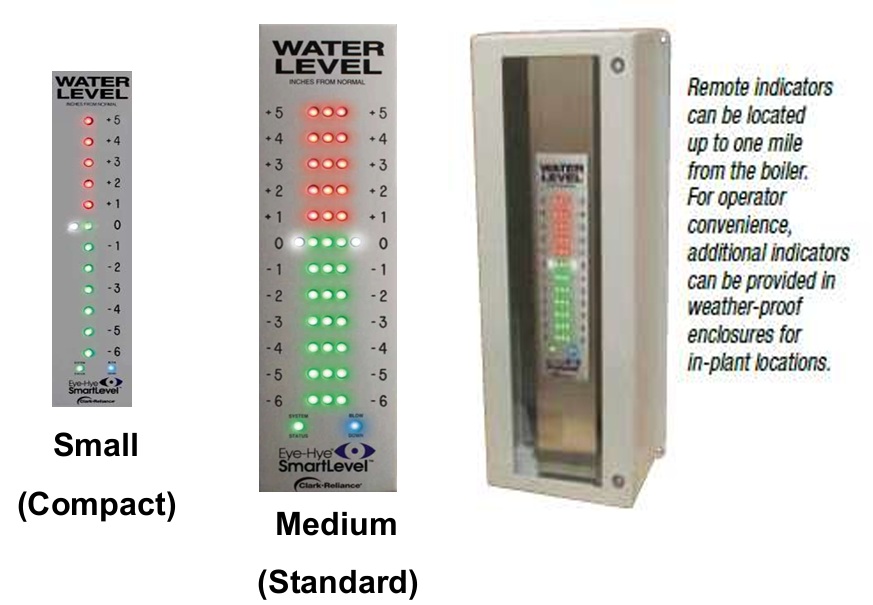

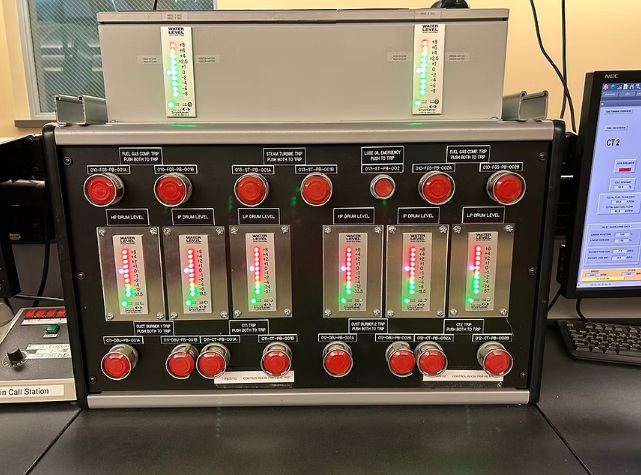

여러 Drum, Column Level 을 측정, 필요 제어 및 지시 (Indication)을 할 수 있으므로 HRSG 처럼 Multiple drum 의 경우 효율적인 적용 입니다.

Electro Probe는 모델 및 현장 관리방법에 따라 차이가 있으나 경험상 5 년 ~ 15년 정도의 수명을 가지고 있으며, Repair Kit를 사용하여 현장에서 적은 비용으로 수리가 가능합니다. 또한 제조사인 Clark – Reliance사에서 Repair Service도 시행하고 있습니다.

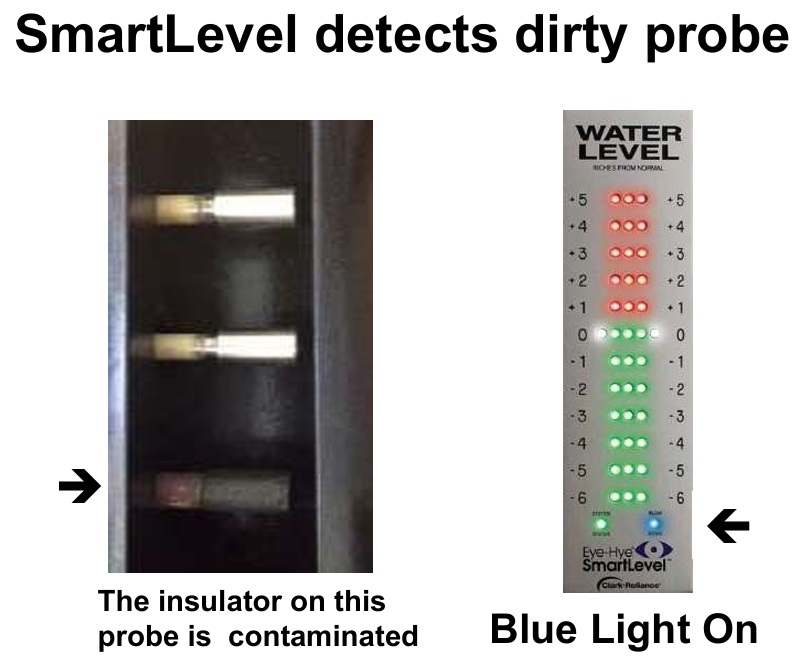

보일러의 특성상 Elector Probe가 시간이 흐르면 오염이 되며, detection 에 영향을 주므로, 청소 (Blow down)가 필요하면 진단기능으로 알려 줍니다.
