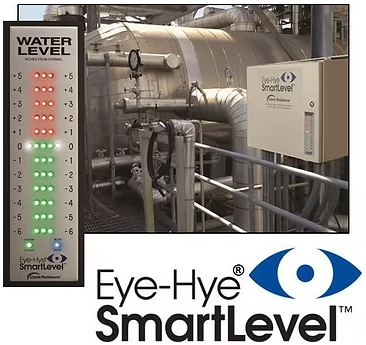

Eye-Hye® SmartLevel™ Remote Level Indication System
Remote Drum Water Level Indication System : Eye-Hye
폐열회수 보일러 (HRSG), ASME code가 적용되는 보일러 에 적용되는 원격 레벨 지시, 알람 시스템 (Clark – Reliance사의 Eye-Hye, SmartLevel ) 설명 드립니다.

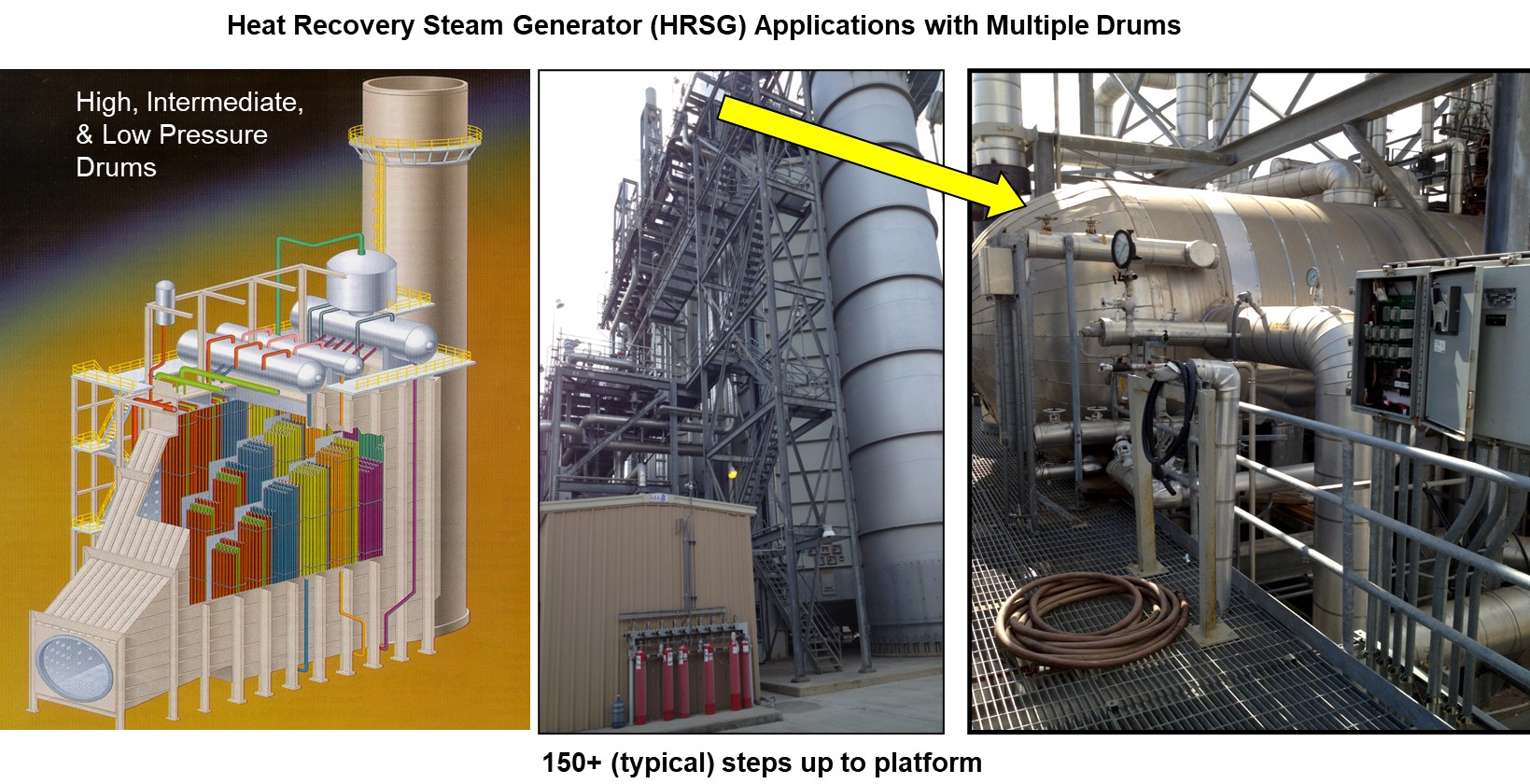

페열회수 보일러 또는 높은 위치에 설치된 보일러에 Glass Level Gage를 설치하고 이를 확인하기는 쉽지 않아, ASME code를 만족시키면서 대안으로 설치되는게 Remote Water Level Indicator입니다.
Clark -Reliance사의 특허출원된 Eye-Hye (구형) SmartLevel Water Level Indication System이 독보적인 모델이며, 1959년 출시된 이후로 대부분 10년~20년 이상 운용되고 있으며, 기술발전에 따라 진단 기능등이 강화된 모델로 Retrofit 되고 있습니다.
Upgrade, Retrofit 또는 Spare Parts 가 필요하시면 Clark-Reliance 대리점인 티엠솔루션(주)로 연락 주십시오.

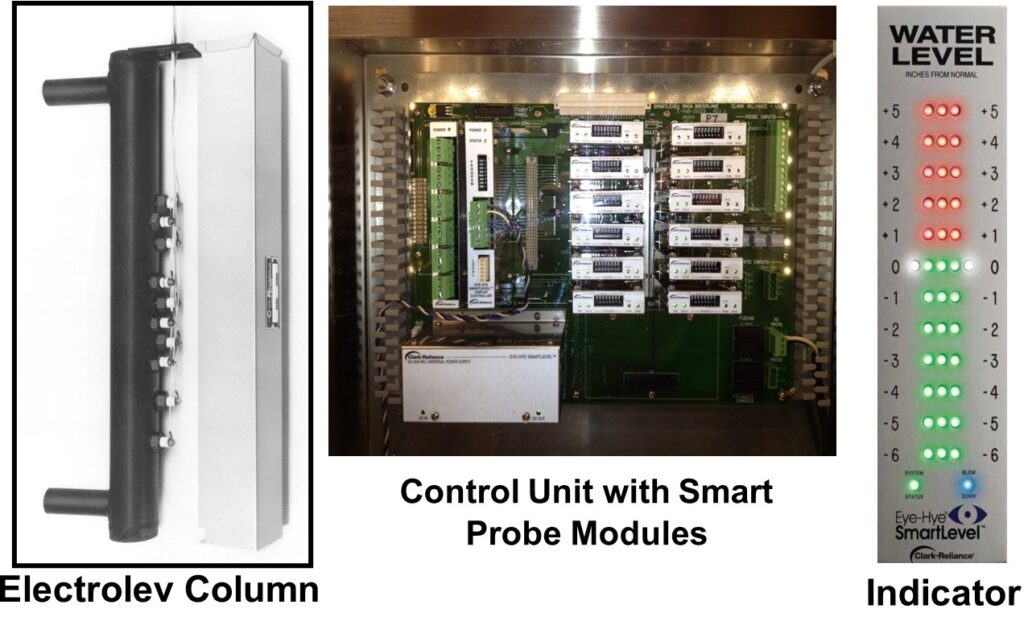

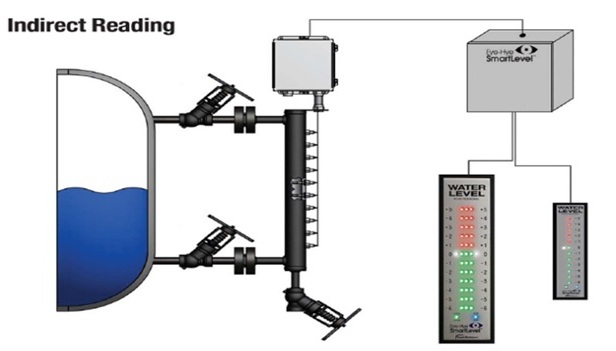

Eye-Hye SmartLevel 구성도
보일러 드럼에 Electrolev 라는 전극 이 포함된 컬럼을 설치하고 해당 측정레벨을 원격으로 제어실, BPCS system등에 전송하는 방식 입니다.

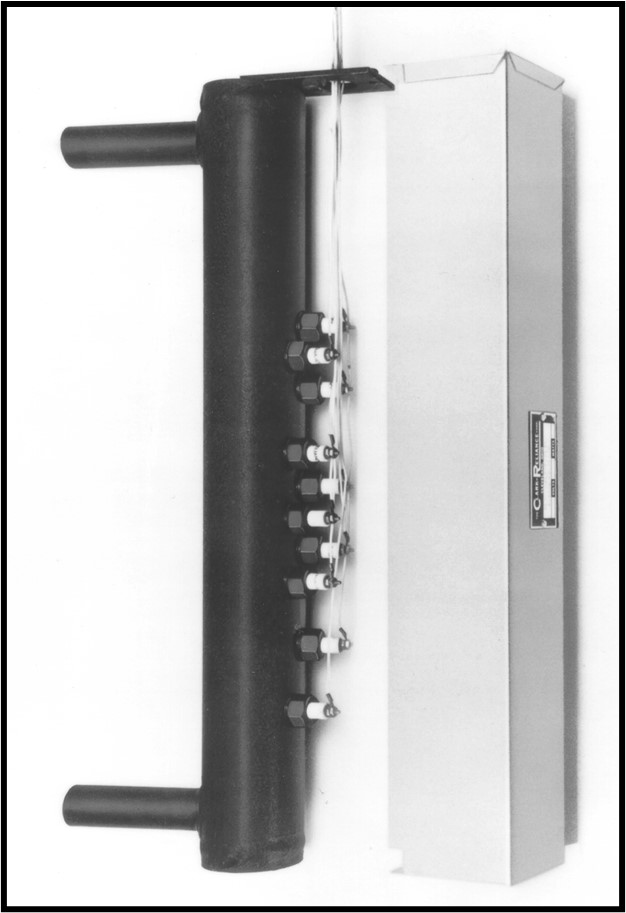

Electrolev Colum Probe 설명

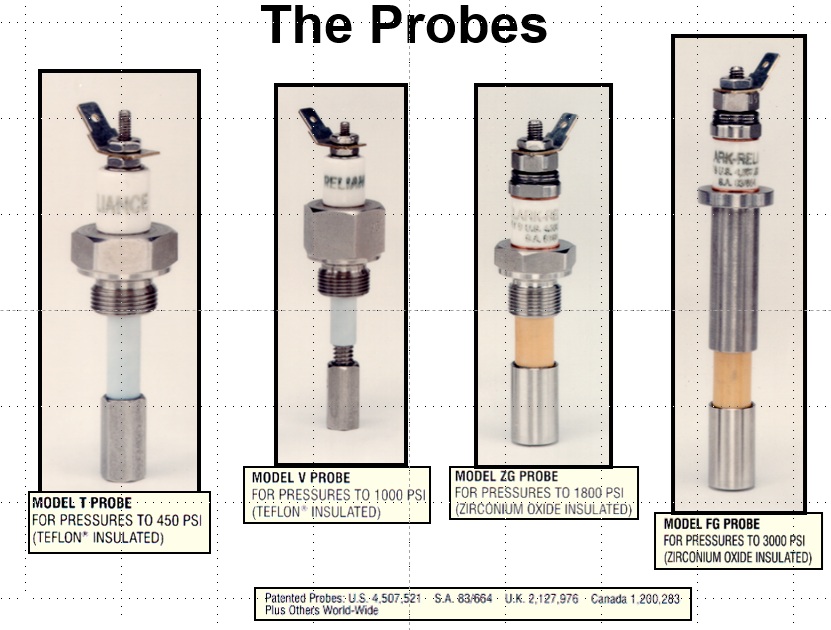

설치되는 Probe 개수는 통상 10, 12, 20 Probes 입니다. 컬럼 압력은 450 psi ~ 3,000 psi 범위까지 설치가 가능하며, 관련 Probe도 개선되어 장기간 운용 되고 있습니다.
Control Unit
Electrolev 에서 오는 전극 신호를 원격으로 보내주기 위하여 Control Unit가 필요 합니다. 구형은 ECIL series Control Unit ( Relay 방식) 을 적용하였으나, 현재는 진단 기능을 추가한 SC series Control Unit – Indication , Probe 오염 및 블로우다운 요청알람, 컨트롤유닛 상태알람 – 을 적용하고 있습니다.

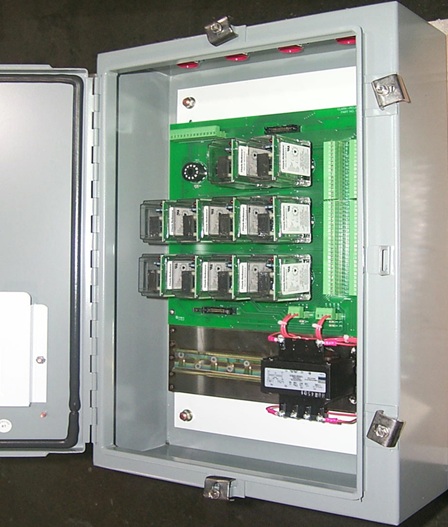

ECIL 구형 Control Unit

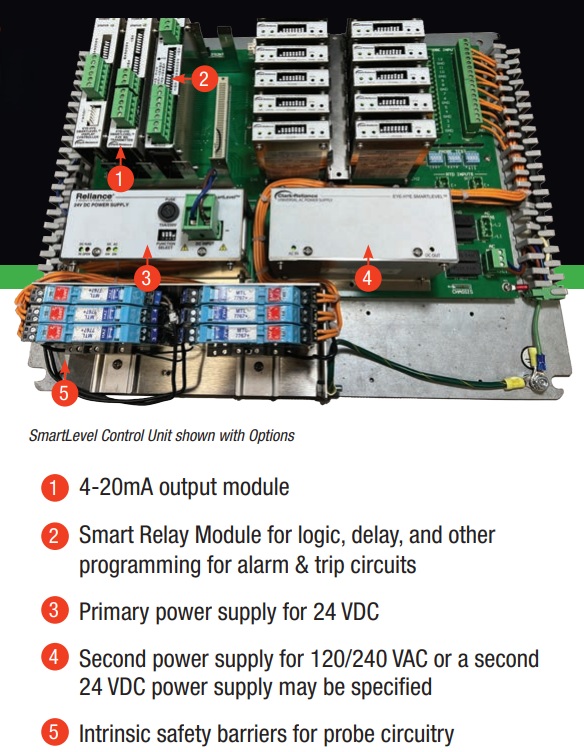

신형 SC Control Unit
Smart Control Unit 세부 내용은 다음과 같습니다.

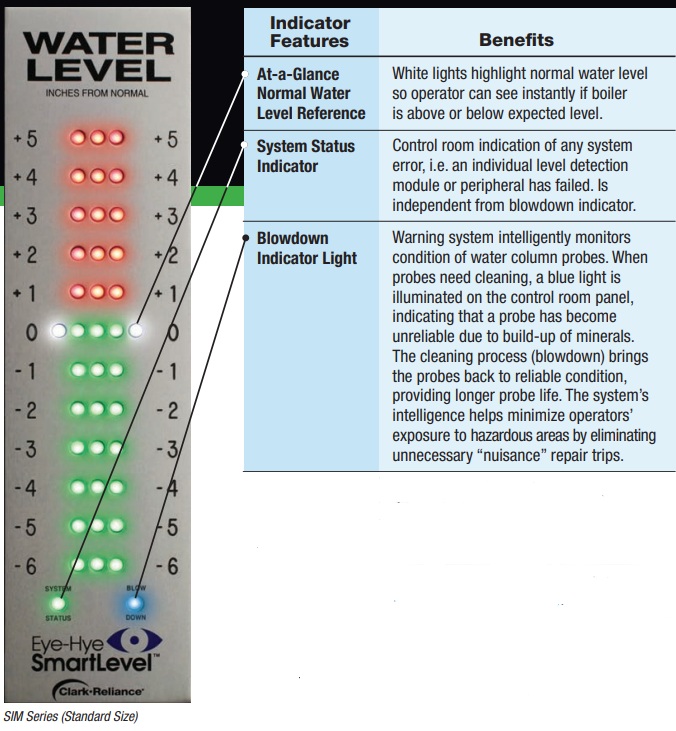

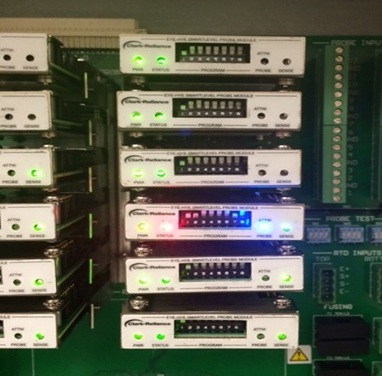

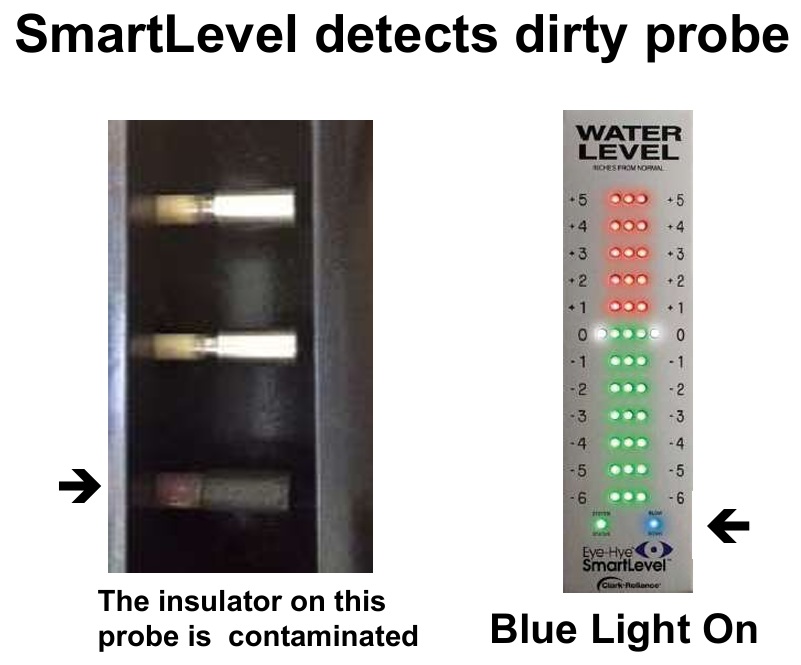

다음사진과 같이 Probe가 오염이 되면 해당 Probe의 Control Unit 에 Blue LED가 점등되며, Remote Indicator에도 점등이 되어, blowdown cleaning을 할 수 있습니다. (오염 전극 청소)

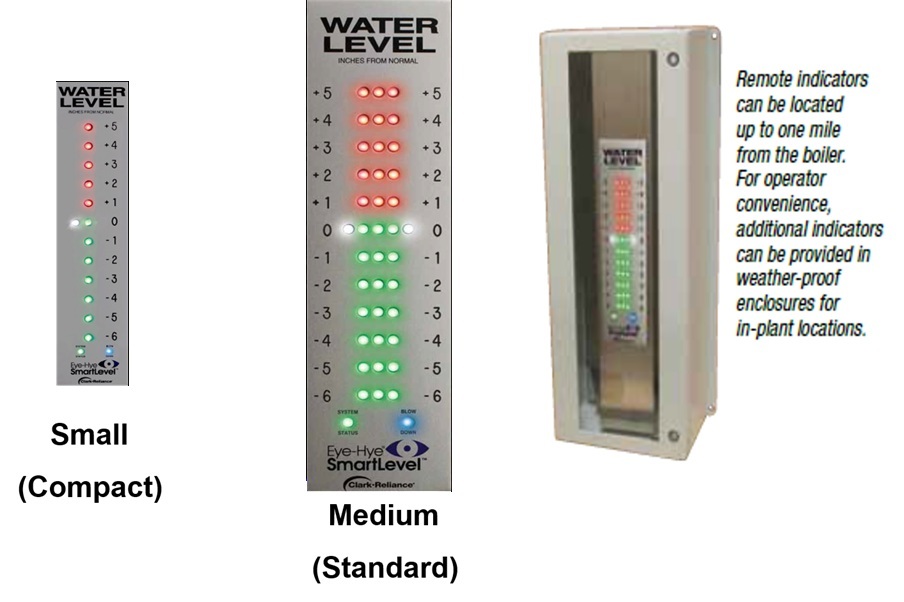

Remote Indicators
Remote Indicator는 제어실, 시스템, 필요한 장소에 원격으로 설치할 수 있습니다. 필요 크기에 따라서 표준형, 컴팩트형, 외부설치박스형등 여러 모델이 있습니다.

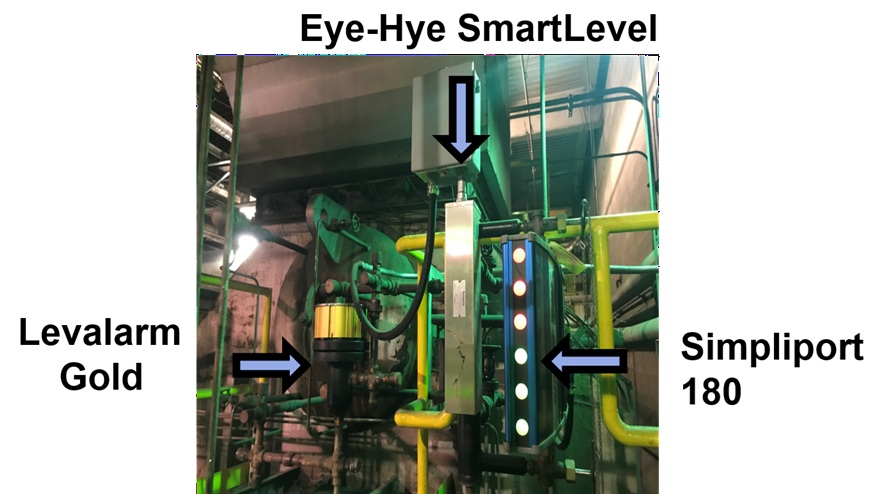

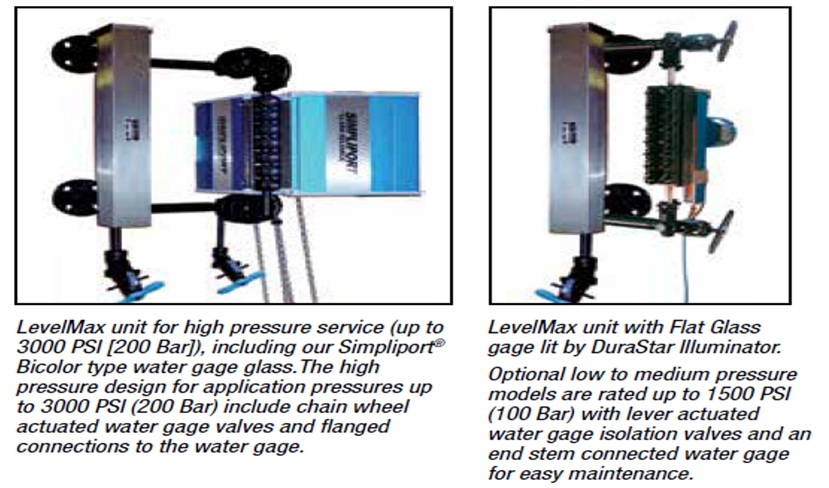

Sight Glass Gage와 병행 설치
Upgrade, Retrofit시 Sight Glass Gage와 함께 설치하는 경우는 다음을 참고 하십시오.
Summary
