FLASH PROOF Magnetic Level Indicator – Jerguson
끓는 유체 또는 기화하는 유체에서 발생하는 잘못된 측정값을 방지하고, 플래싱으로 인한 플로트 파손이나 오염된 환경으로 인해 플로트가 고착되는 문제 해결을 위한 Flash Proof Chamber – Jerguson

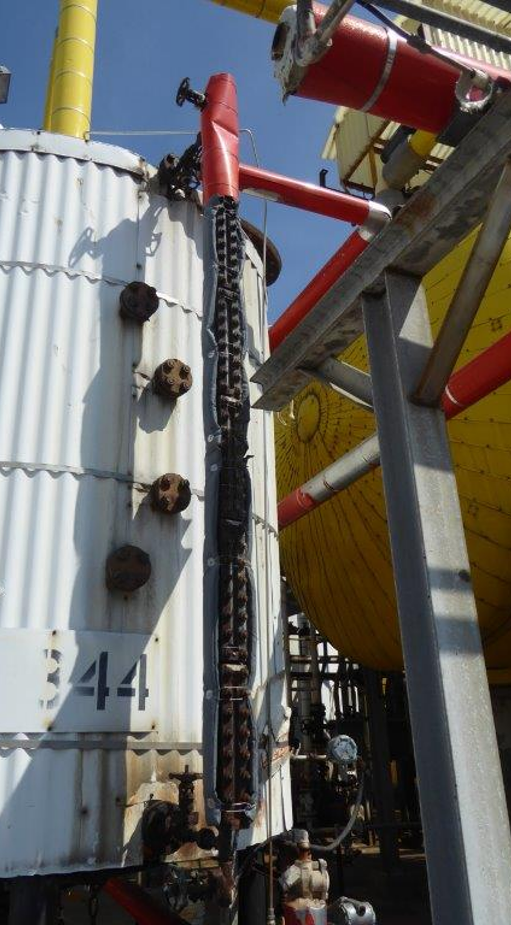

최근 한 지역 화학 공장에서 유리 게이지(glass gage)를 구매했으나 제대로 작동하지 않는다는 보고가 있었습니다. 해당 설비는 화씨 27도(약 -2.8°C) 및 50 psi 압력 조건에서 가동되는 프로판 작업용 탱크입니다. 고객은 액체 수위가 위아래로 ‘출렁거린다(bouncing)’고 전했습니다. 추가적인 논의를 통해 해당 게이지가 옥외에 설치되어 있으며, 여름철 날씨가 시작된 직후부터 문제가 발생하기 시작했다는 사실을 확인했습니다. 어떤 현상이 일어나고 있으며, 그 원인은 무엇일까요?
1. 끓는 유체 , 기화하는 액체류 및 슬러지등 이물질이 많은 더러운 액체들 :

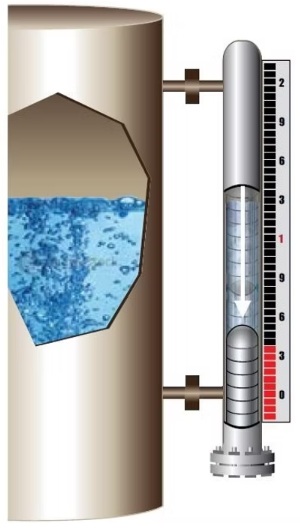

끓는 유체는 기존의 Level Indicator에서 플로트를 가라앉게 만들 수 있습니다. 이러한 현상은 용기 내부의 유체와 Level Indicator Chamber 내부의 유체 사이에 상당한 온도 차이가 있을 때 흔히 발생합니다. (예를 들어, 용기 안에는 차가운 액체가 들어 있고, Level Indicator가 설치된 환경은 더운 여름날인 경우등)
2, 또는 모든 극저온(Cryogenic) 환경, LNG/LPG, 프로판, 메탄, 부탄, 무수 암모니아 및 냉매 등 급격한 기화 (플래싱)나 끓음 현상이 발생하는 유체의 경우는 플로트가 상승하게 되어 때로는 상부 챔버와 충돌하여 파손이 발생 하기도 합니다.
3, 부유 고형물이 쌓여 플로트(float)가 ‘고착’될 수 있는 환경에 이상적임,

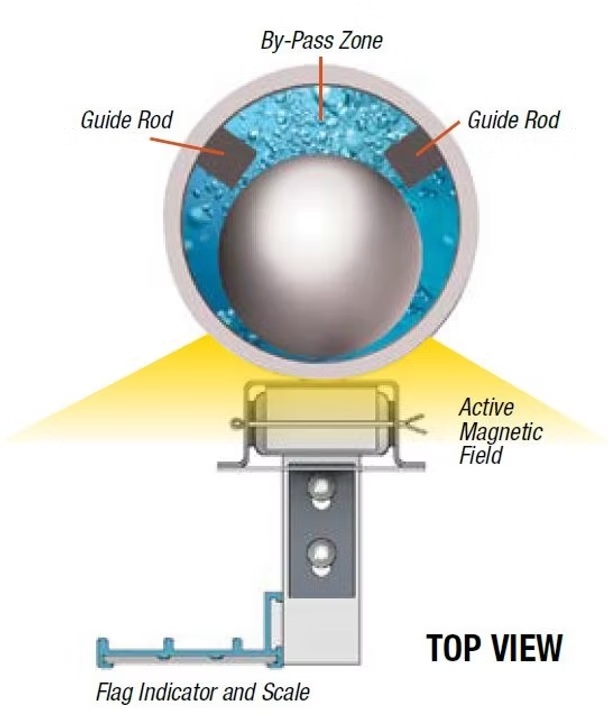

가이드 로드가 설치된 대형 챔버는 플로트가 챔버 벽면에 걸리지 않고 자유롭게 움직일 수 있는 공간을 제공하여, 이러한 여유 공간 덕분에 플로트를 제거하지 않고도 게이지 내부를 세척할 수 있어, 가동 중단 시간과 가스켓 교체 비용을 절감할 수 있음.
Jerguson FlashProof 게이지는 플래싱(급격한 기화)이나 끓음 현상이 발생하는 유체를 위한 독보적인 솔루션입니다. 이 제품은 전 세계 주요 화학 기업들에서 기존 마그네틱 게이지와 관련된 고질적인 문제들을 해결하는 데 사용되어 왔습니다. 제품에 대한 자세한 설명은 다음 영상을 통해 확인 하십시오.
