smartLink SW-HT 소프트웨어 HART multiplexer구축 사례
소프트웨어 HART multiplexer 구축
브라질 연안의 FPSO 프로젝트는 45,000개의 I/O 포인트를 필요로 했으며, 이 중 12,000개는 HART 지원 계기로 120개 이상의 시스템 캐비닛에 분산 설치되었습니다. Rockwell Automation과 Schlumberger의 합작 회사인 Sensia는 이 프로젝트를 담당하면서 제한된 캐비닛 공간, 복잡한 배선, 촉박한 시운전 일정, 그리고 상부 및 선체 시스템 전반에 걸친 중앙 집중식 모니터링이라는 제약 조건 하에서 Emerson AMS Device Manager와의 완벽한 HART 통합을 구현해야 했습니다.
기존 하드웨어 멀티플렉서는 캐비닛 공간, 배선 작업 및 엔지니어링 시간을 증가시켜 프로젝트 예산에 부담을 주었습니다. 이에 Sensia는 Softing의 smartLink SW-HT를 사용한 소프트웨어 기반 HART 통합 방식을 선택했습니다. 초기 단계에서는 Microsoft Hyper-V에서 실행되는 가상 인스턴스를 통해 약 400개의 HART 장치를 연결했으며, HART 데이터는 기존 EtherNet/IP 백본을 통해 AMS 장치 관리자로 직접 전송되었습니다.
이 접근 방식은 캐비닛 공간 요구 사항을 약 20~30% 줄이고 설치를 간소화하며 기존 Rockwell PlantPAx 인프라를 수정하지 않고도 중앙 집중식 진단 기능을 제공합니다.
Why smartLink SW-HT 소프트웨어방식 HART multiplexer ?

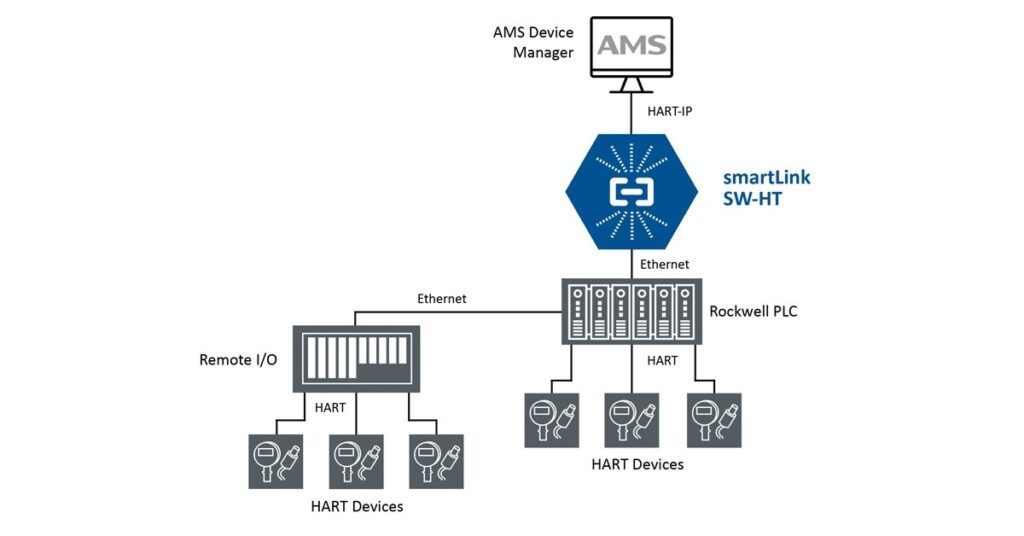

Softing smartLink SW-HT는 Emerson AMS Device Manager와 같은 자산 관리 시스템에서 HART 현장 장치 데이터에 이더넷 기반으로 접근할 수 있도록 지원합니다. 이 제품은 HART-IP 서버 미들웨어 역할을 합니다. 이를 통해 사용자는 기존의 HART 멀티플렉싱 하드웨어 없이도 HART 장치를 Rockwell Automation 시스템에 연결할 수 있습니다. 실제로 HART 데이터는 플랜트의 EtherNet/IP 백본을 통해 smartLink SW-HT를 거쳐 AMS로 전송됩니다. 즉, EtherNet/IP를 통한 HART 전송이 가능해지며, 기존 환경과의 HART 통합이 강화됩니다.
대규모 공정 자동화 프로젝트의 경우, 이는 시운전, 유지보수 및 예측 유지보수 애플리케이션에 유용한 HART 진단 데이터를 제공하는 확장 가능하고 효율적인 방법을 제공합니다.
세부적인 내용을 보시려면 하단블로그를 참고 하십시오.
